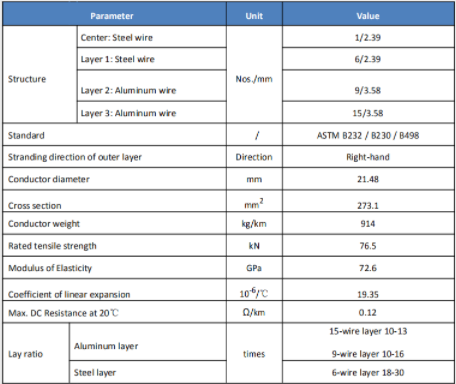

Le të vazhdojmë me diskutimin tonë të djeshëm mbiDirigjent ACSR. Si më poshtë është Struktura Teknike e Përçuesit ACSR.
Ne të gjithë njohim disa lloje bazë të ACSR, të tilla si përçuesi ketri i përdorur për linjën LT, Përçuesi Rabbit i përdorur për linjën HT, 66kv: Përçuesi kojotë i përdorur për Transmetim, Pra, si të zgjedhim llojin më të mirë të ACSR për një linjë transmetimi?
Numri i përçuesve të aluminit, fijet e çelikut, sipërfaqja e përgjithshme, vlerësimi i rrymës nominale dhe vlerësimi i rrymës së qarkut të shkurtër të llojeve të ndryshme të përçuesve ACSR janë të ndryshëm. Përçuesi ACSR për një linjë transmetimi zgjidhet bazuar në parametrat e mëposhtëm.
1. Kapaciteti i rezistencës së qarkut të shkurtër të përcjellësit - Kjo duhet të jetë e barabartë ose më e madhe se niveli i defektit të linjës së transmetimit.
2. Vlera nominale e rrymës së përcjellësit - Kjo duhet të jetë e barabartë ose më e madhe se kërkesa e rrymës së vazhdueshme të linjës së transmetimit.
3. Niveli i tensionit të linjës së transmetimit. Është e zakonshme që të përdoren përçues të caktuar për nivele të caktuara tensioni, p.sh., përcjellësi ACSR Panther mund të përdoret për linjat e transmetimit 66kV ose 132kV.
4. Përveç ACSR, në linjat e transmetimit përdoren edhe lloje të tjera përçuesish si AAC, AAAC etj.
