د PBT لوز ټیوب آپټیکل ګراونډ وایر (OPGW) د المونیم پوښل شوي فولادو تارونو (ACS) یا د ACS تارونو او المونیم الیاژ تارونو د واحد یا دوه اړخیزو پرتونو پوښل شوی.ښه د زنګون ضد فعالیت. مواد او جوړښت یونیفورم دی، د کمپن ستړیا ښه مقاومت.
د فایبر ډول: G652D؛G655C;
د فایبر شمیره: 12-144 کور
غوښتنلیکونه: د 66KV، 110KV، 115KV، 132KV، 150KV، 220KV، 400KV، 500KV، او د نوي سر لوړ ولټاژ لیږد سیسټمونو لپاره.
معیاري: IEEE 1138، IEC 60794-4، IEC 60793، TIA/EIA 598 A
غوښتنلیکونه:
د بریښنا د پخوانیو لینونو بیا رغونه او د ټیټ ولتاژ کچې لینونه.
ساحلي کیمیاوي صنعتي سیمې د درنو کیمیاوي ککړتیا سره.
اصلي ځانګړتیاوې:(د سټینلیس سټیل ټیوب OPGW کیبل ځانګړتیاو سربیره)
1. کولی شي د بریښنا لوړ فعالیت اړتیاوې پوره کړي، او د ښه سنکنرن مقاومت فعالیت ولري.
2. په ساحلي سیمو او هغو سیمو کې چې د زیاتو ککړتیا سره مخ دي د تطبیق وړ دي.
3. لنډ سرکټ جریان په فایبر لږ اغیز لري.
د OPGW کیبل لپاره ځانګړی ډیزاین:
| مشخصات | د فایبر شمیره | قطر (mm) | وزن (kg/km) | RTS(KN) | لنډ سرکټ (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | ۶۰۰ | 87.9 | 176.9 |
| OPGW-70 (81;۴۱) | 24 | 12 | ۵۰۰ | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | ۴۸۴ | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | ۵۰۳ | 72 | 67 |
تبصرې:د کیبل ډیزاین او قیمت محاسبه کولو لپاره د توضیحاتو اړتیاوې باید موږ ته واستول شي.لاندې اړتیاوې لازمي دي:
A، د بریښنا لیږد لین ولتاژ کچه
ب، د فایبر شمیره
C، د کیبل جوړښت رسم او قطر
د تناسلي ځواک
F، د لنډ سرکټ ظرفیت
د میخانیکي او چاپیریال ازموینې ځانګړتیاوې:
| توکي | د ازموینې طریقه | اړتیاوې |
|---|---|---|
| تشنج | IEC 60794-1-2-E1بار: د کیبل جوړښت له مخېد نمونې اوږدوالی: له 10m څخه کم نه وي، تړل شوي اوږدوالی له 100m څخه کم نه ويموده وخت: 1 دقیقې | 40%RTS هیڅ اضافي فایبر فشار نلري (0.01%)، هیڅ اضافي کمښت (0.03dB).60%RTS فایبر فشار≤0.25%، اضافي توجه≤0.05dB(د ازموینې وروسته هیڅ اضافي توجه نشته). |
| کچکول | IEC 60794-1-2-E3بار: د پورته جدول له مخې، درې ټکيموده وخت: 10 دقیقې | په 1550nm ≤0.05dB/fibre کې اضافي کمښت؛عناصرو ته هیڅ زیان ندی رسیدلی |
| د اوبو ننوتل | IEC 60794-1-2-F5Bوخت: 1 ساعت د نمونې اوږدوالی: 0.5mد اوبو لوړوالی: 1m | د اوبو جریان نشته. |
| د تودوخې سایکل چلول | IEC 60794-1-2-F1د نمونې اوږدوالی: له 500m څخه کم نهد حرارت درجه: -40 ℃ څخه + 65 ℃سایکلونه: ۲د تودوخې سایکل چلولو ازموینې د اوسیدو وخت: 12h | په 1550nm کې د اضطراب مجموعه کې بدلون باید د 0.1dB/km څخه کم وي. |
ستاسو د فایبر آپټیک کیبل کیفیت او فعالیت څنګه ډاډمن کړئ؟
موږ د خامو موادو څخه تر پایه محصولاتو پورې د محصول کیفیت کنټرول کوو ټول خام مواد باید د Rohs معیار سره مطابقت ولري کله چې دوی زموږ تولید ته راځي. موږ د پرمختللي ټیکنالوژۍ او تجهیزاتو په واسطه د تولید پروسې په جریان کې کیفیت کنټرول کوو.موږ د ازموینې معیار سره سم بشپړ شوي محصولات ازموینه کوو.د مختلف مسلکي نظری او مخابراتو محصولاتو موسسې لخوا تصویب شوی ، GL په خپل لابراتوار او ازموینې مرکز کې د کور دننه بیلابیل ازموینې هم ترسره کوي.موږ د چین د حکومت د کیفیت نظارت او د نظری مخابراتي محصولاتو د تفتیش مرکز (QSICO) سره د ځانګړي ترتیب سره ازموینه هم ترسره کوو.
د کیفیت کنټرول - د ازموینې تجهیزات او معیاري:
نظر:In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].
ځانګړي ډول او تخنیکي معلومات:
| No | مشخصات | د فایبر شمیره | قطر (mm) | وزن (kg/km) | RTS(KN) | لنډ سرکټ (KA2s) |
| 1 | OPGW-24B1-40[54;9.3] | 24 | 9.0 | ۳۰۴ | 54 | 9.3 |
| 2 | OPGW-12B1-50[58؛12.4] | 12 | 9.6 | ۳۴۴ | 58 | 12.4 |
| 3 | OPGW-24B1-60[39.5;29.5] | 24 | 10.8 | ۳۱۷ | 39.5 | ۲۹.۵ |
| 4 | OPGW-24B1-70[78؛24.6] | 24 | 11.4 | ۴۶۴ | 78 | 24.6 |
| 5 | OPGW-24B1-80[98;31.1] | 24 | 12.1 | ۵۵۲ | 98 | 31.1 |
| 6 | OPGW-24B1-90[113؛38.3] | 24 | 12.6 | ۶۱۸ | ۱۱۳ | 38.3 |
| 7 | OPGW-24B1-90[74:46.3] | 24 | 12.6 | ۵۲۹ | 74 | 46.3 |
| 8 | OPGW-24B1-100[118;50] | 24 | 13.2 | ۶۷۷ | ۱۱۸ | 50 |
| 9 | OPGW-24B1-110[133؛65.1] | 24 | 14.0 | ۷۶۱ | ۱۳۳ | 65.1 |
| 10 | OPGW-24B1-120[97؛102.6] | 24 | 14.5 | ۶۵۴ | 97 | 102.6 |
| 11 | OPGW-24B1-130[107;114.3] | 24 | 15.2 | ۷۶۲ | ۱۰۷ | 114.3 |
| 12 | OPGW-24B1-155[182؛123.5] | 24 | 16.6 | ۱۰۷۰ | ۱۸۲ | 123.5 |
| 13 | OPGW-48B1-80[59;57.9] | 48 | 12.0 | ۴۳۱ | 59 | 57.9 |
| 14 | OPGW-48B4-90[92;59.1] | 48 | 12.9 | ۵۷۲ | 92 | 59.1 |
| 15 | OPGW-36B1-100[119;49] | 36 | 13.5 | ۶۸۸ | ۱۱۹ | 49 |
| 16 | OPGW-48B1-110[133;63] | 48 | 14.1 | ۷۶۱ | ۱۳۳ | 63 |
| 17 | OPGW-48B1-120[147;78.4] | 48 | 14.9 | ۸۴۱ | ۱۴۷ | 78.4 |
| 18 | OPGW-48B1-155 [71.4;256.0] | 48 | 16.8 | ۶۷۵ | 71.4 | ۲۵۶ |
| 19 | OPGW-48B1-220 [72.5;387.4] | 48 | 19.6 | ۷۰۰ | 72.5 | 387.4 |
| 20 | OPGW-48B1-264 [123.6;578.2] | 48 | 21.6 | ۹۸۰ | 123.6 | 578.2 |
نوټ: د نوري فایبر ډول او شمیره، پټ شوي تارونه د غوښتنې لپاره شتون لري.

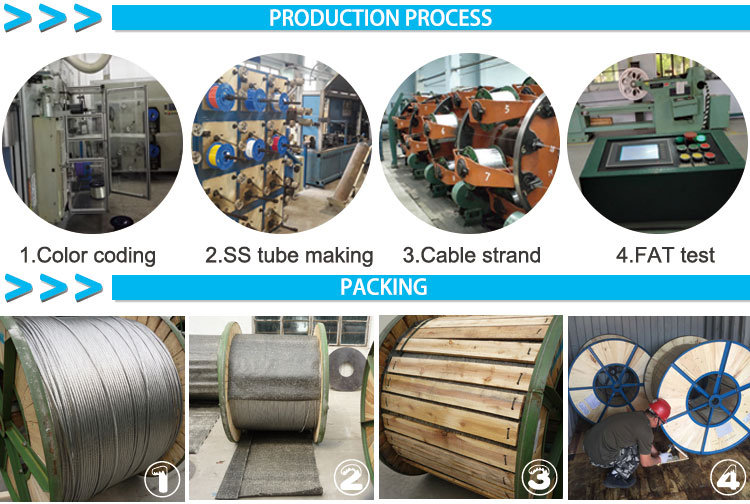

د بسته بندي توضیحات:
معیاري ریل اوږدوالی: 2/3km/ریل.نور بسته بندي د پیرودونکي غوښتنې سره سم شتون لري.
شات مارک:
لاندې چاپ (سپین ګرم ورق انډیټیشن) په 1 متر وقفه کې پلي کیږي.
a.عرضه کوونکی: ګوانګلین یا د پیرودونکي اړتیا په توګه؛
ب.معیاري کوډ (د محصول ډول، د فایبر ډول، د فایبر شمیره)؛
ج.د تولید کال: 18 کاله؛
d.اوږدوالی په مترو کې نښه کول.
بندر: شانګهای / ګوانګزو / شینزین
| مقدار (KM) | 1-300 | ≥300 |
| اټکل وخت (ورځې) | 15 | د زیږون لپاره! |
د بسته بندۍ معیار او توضیحات لکه څنګه چې پورته اټکل شوي او وروستی اندازه او وزن باید د بار وړلو دمخه تایید شي.

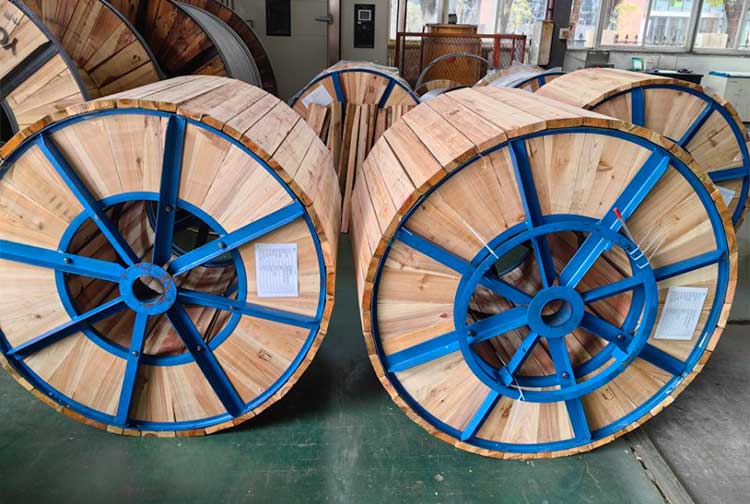

کیبلونه په کارتن کې بسته شوي ، په بیکلایټ او فولادو ډرم کې کویل شوي.د ترانسپورت په جریان کې، سم وسایل باید وکارول شي ترڅو بسته بندۍ ته زیان ونه رسوي او په اسانۍ سره اداره شي.کیبلونه باید د لندبل څخه خوندي شي، د لوړې تودوخې او د اور له څپو څخه لیرې وساتل شي، د ډیر خړوبولو او کرش کولو څخه خوندي وي، د میخانیکي فشار او زیان څخه خوندي وي.
