GYXTC8S איור 8 כבל עם סרט פלדה

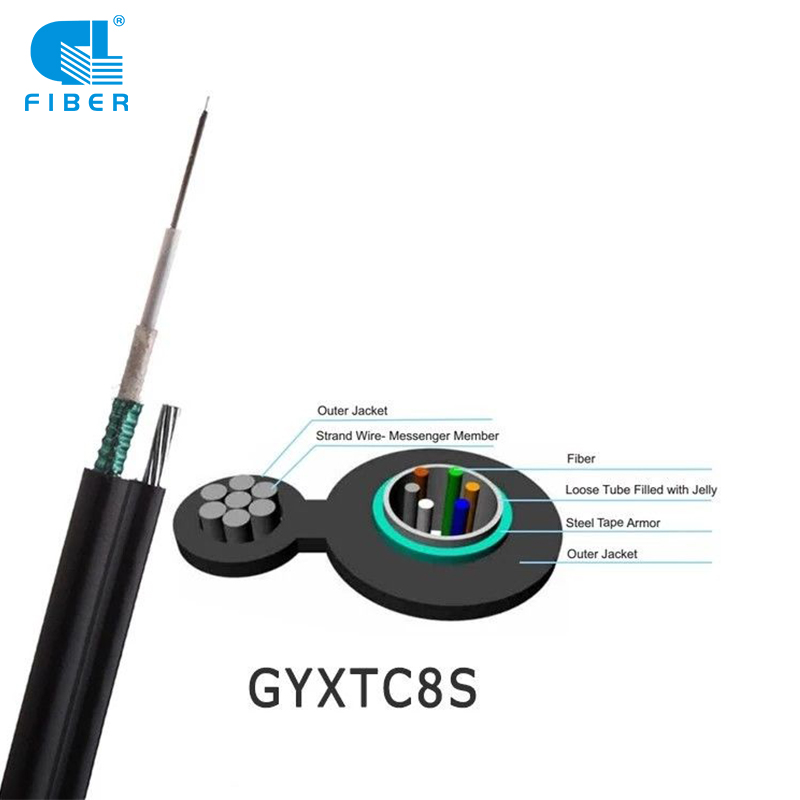

בכבל GYXTC8S, סיבים חד-מודדים/רב-מודדים ממוקמים בצינור הרופף, העשוי מחומרים פלסטיים עם מודול גבוה וממולא בתרכובת מילוי. PSP מיושם לאורך הצינור הרופף, וחומרים חוסמי מים מפוזרים למרווחים. של זה. ואז. זה חלק של כבל מלווה עם חוטים תקועים כמו החלק התומך השלימו עם נדן PE להיות מבנה דמות 8.

שם מוצר:איור 8 כבל עם סרט פלדה

סוג כבל:GYXTC8S

יישום: מטוס תומך בעצמו

1. תפעול רשת אופטית בביצועים גבוהים.
2. מסלולים אופטיים במהירות גבוהה בבניינים (FTTX).
3. כל סוגי כבלי סיבים עם מבנים שונים.





תיאור
מִפרָט
חבילה ומשלוח
תערוכת מפעל
השאר את המשוב שלך

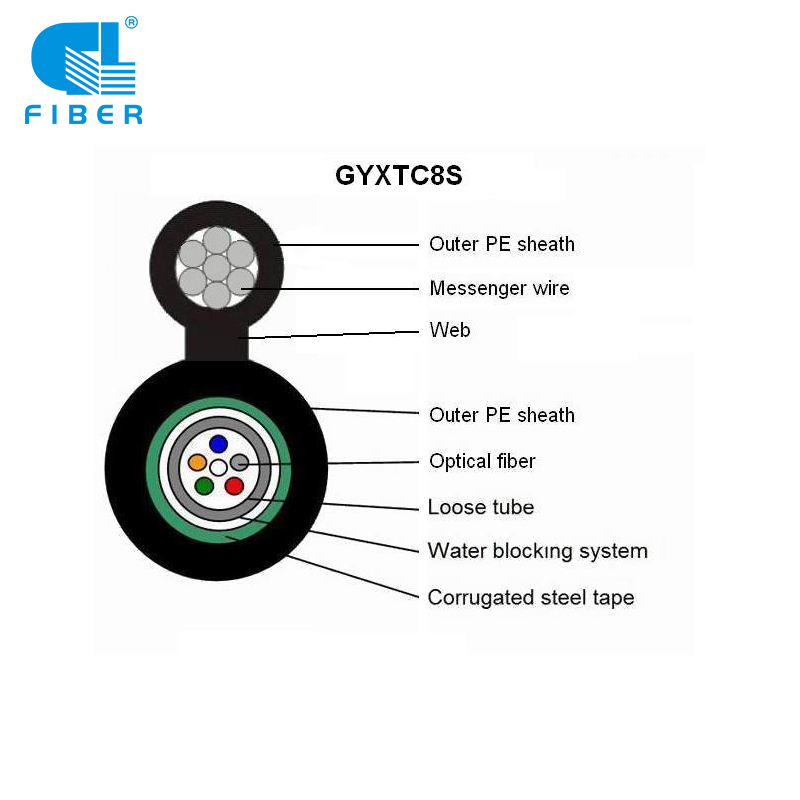

עיצוב מבנה

יישום: מטוס תומך בעצמו
1. תפעול רשת אופטית בביצועים גבוהים.
2. מסלולים אופטיים במהירות גבוהה בבניינים (FTTX).
3. כל סוגי כבלי סיבים עם מבנים שונים.

טווח טמפרטורות
הפעלה: -40 ℃ עד +70 ℃
אחסון: -40 ℃ עד +70 ℃

מאפיין
1. ביצועים מכניים וטמפרטורה מצוינים.
2. הגנה קריטית לסיבים.

תקנים
תואם לעמוד YD/T 1155-2001 וכן ל-IEC60794-1.

מִפרָט

ספירת כבלים נדן החוצה
קוטר (MM)
מִשׁקָל
(ק"ג/ק"מ)
מינימום מותר
חוזק מתיחה (N)
מינימום מותר
עומס ריסוק (N/100 מ"מ)
מינימום כיפוף
רדיוס (MM)
אִחסוּן
טֶמפֶּרָטוּרָה
(℃)
טווח קצר טווח ארוך טווח קצר טווח ארוך טווח קצר טווח ארוך
2 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
4 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
6 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
8 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
12 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60

כיצד להבטיח את האיכות והביצועים של הכבל הסיב האופטי שלך?

אנו שולטים באיכות המוצרים מחומר הגלם ועד למוצרי הגימור. כל חומרי הגלם צריכים להיבדק בהתאם לתקן Rohs כשהם הגיעו לייצור שלנו. אנו שולטים באיכות במהלך תהליך הייצור על ידי טכנולוגיה וציוד מתקדמים.אנו בודקים את המוצרים המוגמרים על פי תקן הבדיקה.GL מאושר על ידי מוסדות מקצועיים שונים של מוצרי אופטיקה ותקשורת, GL גם עורכת בדיקות פנימיות שונות במעבדה ובמרכז הבדיקות שלה.כמו כן, אנו עורכים בדיקה עם הסדר מיוחד עם משרד הפיקוח והפיקוח על איכות של ממשלת סין של מוצרי תקשורת אופטיים (QSICO).

בקרת איכות - ציוד בדיקה ותקן:

https://www.gl-fiber.com/products/מָשׁוֹב: In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].

כתבו כאן את הודעתכם ושלחו אותה אלינו

עיצוב מבנה:

יישום: מטוס תומך בעצמו
1. תפעול רשת אופטית בביצועים גבוהים.
2. מסלולים אופטיים במהירות גבוהה בבניינים (FTTX).
3. כל סוגי כבלי סיבים עם מבנים שונים.

טווח טמפרטורות:
הפעלה: -40 ℃ עד +70 ℃
אחסון: -40 ℃ עד +70 ℃

מאפיין:
1. ביצועים מכניים וטמפרטורה מצוינים.
2. הגנה קריטית לסיבים.

תקנים:
תואם לעמוד YD/T 1155-2001 וכן ל-IEC60794-1.

מִפרָט:

ספירת כבלים נדן החוצה
קוטר (MM)
מִשׁקָל
(ק"ג/ק"מ)
מינימום מותר
חוזק מתיחה (N)
מינימום מותר
עומס ריסוק (N/100 מ"מ)
מינימום כיפוף
רדיוס (MM)
אִחסוּן
טֶמפֶּרָטוּרָה
(℃)
טווח קצר טווח ארוך טווח קצר טווח ארוך טווח קצר טווח ארוך
2 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
4 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
6 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
8 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60
12 3.8×5.5 52.00 1500 200 1200 200 20D 10D -40+60

https://www.gl-fiber.com/products-outdoor-fiber-optic-cable/

חומר אריזה:

תוף עץ שאינו ניתן להחזרה.
שני הקצוות של כבלי הסיבים האופטיים מהודקים היטב לתוף ואטומים עם מכסה מתכווץ כדי למנוע חדירת לחות.
• כל אורך יחיד של כבל יסולל על תוף עץ מחוטא
• מכוסה ביריעת חיץ מפלסטיק
• אטום בפטי עץ חזקים
• לפחות 1 מ' מהקצה הפנימי של הכבל יישמר לבדיקה.
• אורך תוף: אורך תוף סטנדרטי הוא 3,000m±2%;

הדפסת כבלים:

המספר העוקב של אורך הכבל יסומן על המעטפת החיצונית של הכבל במרווח של 1 מטר ± 1%.

המידע הבא יסומן על המעטפת החיצונית של הכבל במרווח של כמטר אחד.

1. סוג כבל ומספר סיב אופטי
2. שם היצרן
3. חודש ושנת ייצור
4. אורך כבל

סימון תוף:

כל צד של כל תוף עץ יסומן לצמיתות באותיות בגובה של לפחות 2.5 ~ 3 ס"מ באותיות הבאות:

1. שם היצרן ולוגו
2. אורך כבל
3.סוגי כבלי סיביםומספר סיבים,וכו
4. גליל
5. משקל ברוטו ונטו

נמל:
שנחאי/גואנגז'ו/שנג'ן

זמן אספקה:
כמות (KM) 1-300 ≥300
זמן משוער (ימים) 15 להוליד!





הערה: תקן האריזה והפרטים כאמור לעיל מוערכים וגודל ומשקל סופיים יאושרו לפני המשלוח.

הערה: הכבלים ארוזים בקרטון, מפותלים על בקליט ותוף פלדה.במהלך ההובלה, יש להשתמש בכלים נכונים כדי למנוע פגיעה באריזה וכדי לטפל בקלות.יש להגן על כבלים מלחות, להרחיק מטמפרטורות גבוהות וניצוצות אש, מוגנים מפני כיפוף וריסוק יתר, מוגן מפני לחץ ונזקים מכניים.
