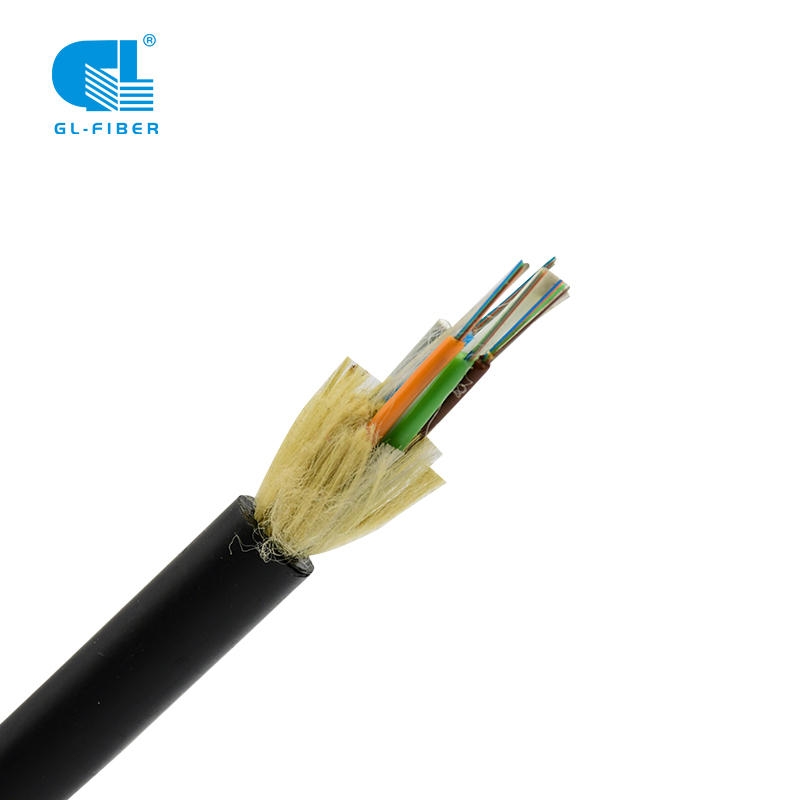

120M aralyk üçin 48 ýadro metal däl ADSS optiki kabel

“GL Fiber Mini-Span All-Dielectric Self Support” (ADSS) süýümli optiki kabel ýerli we uniwersitet şäherçesiniň aýlaw arhitekturasynda daşarky ösümlik howa we kanal programmalary üçin niýetlenendir.“Mini-Span” 144-e çenli optiki süýümi we bir re modeimli we lazer bilen optimallaşdyrylan multimod süýümleriniň kabel bilen birleşmeginiň islendik görnüşini öz içine alýar.

Model: GL Fiber-ADSS Kabel, leeke penjek, 2 ~ 144F;
Süýüm görnüşi: ITU G652D, G657A, OM1, OM2, OM3, OM4;
Süýüm sanlary: 2-144 ýadro bar;
Aralyk: 50M ~ 200M.
Standart: IEC 60794-4 、 IEC 60793 、 TIA / EIA 598 A;

Bize e-poçta iberiň Whats programmasyny açyň

Düşündiriş

Spesifikasiýa

Bukja we eltip bermek

Zawod sergisi

Pikirleriňizi taşlaň

Gurluşyň dizaýny:

Esasy aýratynlygy:
1. Pikir we ýokary woltly geçiriji liniýalarda kiçi aralyklar ýa-da telekommunikasiýa üçin öz-özüni goldaýan gurnama ulanmak üçin amatly ；
2. ackokary woltly (≥35KV) üçin çydamly daşky kurtka;Volokary woltly (≤35KV) üçin HDPE daşky kurtka ；
3. Ajaýyp AT öndürijiligi.AT kurtkanyň iş nokadyndaky iň ýokary induktiw 25kV-e ýetip biler.
4. Gel bilen doldurylan bufer turbalary SZ gysylan;
5. Elektrik toguny öçürmän gurup bolýar.
6. lighteňil agram we kiçi diametr buz we ýel sebäpli ýüze çykýan ýüki we diňlere we arka tarapdaky ýükleri azaldýar.
7. Dartyş güýjüniň we temperaturanyň gowy öndürijiligi.
8. Dizaýn ömri 30 ýyldan gowrak.

Standartlar:
GL tehnologiýasynyň ADSS süýüm optiki kabeli IEC 60794-4, IEC 60793, TIA / EIA 598 standartlaryna laýyk gelýär.

GL süýümi 'ADSS optiki süýüm kabeliniň artykmaçlyklary:
1. Gowy aramid ýüplügi ajaýyp dartyş ýerine ýetirijiligine eýedir;
2. Çalt eltip bermek, 200 km ADSS kabeliniň yzygiderli önümçilik wagty takmynan 10 gün;
3. Gemrijilere garşy aramidiň ýerine aýna ýüplük ulanyp bilersiňiz.

Reňkler -12 Hromatografiýa:

Süýüm optiki aýratynlyklary:

		G.652	G.655	50 / 125μm	62.5 / 125μm
Duşuşyk (+ 20 ℃)	@ 850nm			.03.0 dB / km	.03.0 dB / km
	@ 1300nm			.01.0 dB / km	.01.0 dB / km
	@ 1310nm	≤0.00 dB / km	≤0.00dB / km
	@ 1550nm	≤0.00 dB / km	≤0.00dB / km
Zolak giňligi （A synp）	@ 850nm			00500 MGs · km	≥200 MGs · km
Zolak giňligi （A synp）	@ 1300nm			00500 MGs · km	00500 MGs · km
Sanly duralga				0.200 ± 0.015NA	0.275 ± 0.015NA
Kabel kesiş tolkun uzynlygy		601260nm	801480nm

ADSS kabeliniň adaty tehniki parametri:

Bölüm kody	ADSS-DJ-120M-48F
Süýümleriň sany	Bölüm	12core
Turbadaky süýümiň sany	No	12
Boş turbanyň sany	No	4
Dum doldurgyjynyň sany	No	1 ýa-da 2
Merkezi güýç agzasy	Material	FRP
Boş turba	Material	PBT
periferiýa güýç agzasy	Material	Aramid ýüplük
Suw bloky	Material	Suw çişip bilýän lenta we suw blok ýüplügi
Daşky gabyk	Material	HDPE
Kabel nominal diametri	MM ± 0.2	10.4
Kabeliň nominal agramy	Kg / Km ± 5	85
Maks.Rugsat berilýän dartgynlyk .ük	N	2500
Aralyk		120 aralyk üçin amatly
Maks.ezmek	N	2000 (Gysga möhletli) / 1000 (Uzak möhletli)
Min.egilmek radiusy		Doly ýükde 20 x Kabel OD (polýuslary goşmak bilen) Hiç hili ýük ýok 15 x Kabel OD
Temperatura diapazony		Gurnama -0 -> +50 Amal -10 -> +70

Bellik:

Jikme-jik talaplar bize iberilmeliADSS kabelidizaýn we bahalary hasaplamak.Aşakdaky talaplar:
A, Elektrik geçiriji liniýanyň naprýa .eniýe derejesi
B, süýüm sanamak
C, aralyk ýa-da dartyş güýji
D, howa şertleri

Süýüm optiki kabeliňiziň hilini we öndürijiligini nädip üpjün etmeli?
Çig maldan ahyrky önümlere çenli önümleriň hiline gözegçilik edýäris, ähli çig mal önümçiligimize gelenlerinde Rohs standartyna laýyk gelmelidir. Önümçilik döwründe hilini ösen tehnologiýalar we enjamlar bilen gözegçilik edýäris.Taýýar önümleri synag standartyna laýyklykda barlaýarys.Dürli hünär optiki we aragatnaşyk önümi edarasy tarapyndan makullanan GL, şeýle hem öz laboratoriýa we synag merkezinde dürli içerki synaglary geçirýär.Şeýle hem, Hytaýyň hökümetiniň Hil gözegçilik we optiki aragatnaşyk önümleriniň gözegçilik merkezi (QSICO) bilen ýörite şertnama bilen synag geçirýäris.

Hil gözegçiligi - Synag enjamlary we standart:

Seslenme:In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].

Habaryňyzy şu ýere ýazyň we bize iberiň

ADSS leeke penjek All-dielektrik öz-özüni goldaýan süýümli optiki kabel paýlanyşda gurmak üçin ideýa bolup durýar, şeýle hem adynyň görkezişi ýaly geçiriş gurşawy gurnamalary talap edilýär, goldaw ýa-da habarçy sim ýok, şonuň üçin gurnama bir passda amala aşyrylýar. aýratynlyklary: layereke gatlak, Boş turbanyň gysylmagy, metal däl güýç agzasy, gury suwy bloklaýan, Aramid ýüplüginiň berk agzasy, PE daşky kurtka.2 ýadro, 4 ýadro, 6 ýadro, 8 ýadro, 12 ýadro, 16 ýadro, 24 ýadro, 36 ýadro, 48 ýadro, 96 ýadro, 144 ýadro öz içine alýar.

GL süýümiýekeje penjek ADSS süýümli optiki kabel standart IEC 60794-4 、 IEC 60793 、 TIA / EIA 598 A. standartlaryna laýyk gelýär.

Süýüm optiki aýratynlyklary:

		G.652	G.655	50 / 125μm	62.5 / 125μm
Duşuşyk (+ 20 ℃)	@ 850nm			.03.0 dB / km	.03.0 dB / km
	@ 1300nm			.01.0 dB / km	.01.0 dB / km
	@ 1310nm	≤0.00 dB / km	≤0.00dB / km
	@ 1550nm	≤0.00 dB / km	≤0.00dB / km
Zolak giňligi （A synp）	@ 850nm			00500 MGs · km	≥200 MGs · km
Zolak giňligi （A synp）	@ 1300nm			00500 MGs · km	00500 MGs · km
Sanly duralga				0.200 ± 0.015NA	0.275 ± 0.015NA
Kabel kesiş tolkun uzynlygy		601260nm	801480nm

2-144 Esasy ýeke penjek ADSS kabel aýratynlyklary:

Kabel süýümi sanamak		/	2 ~ 30	32 ~ 60	62 ~ 72	96	144
Gurluşy		/	1 + 5	1 + 5	1 + 6	1 + 8	1 + 12
Süýüm stili		/	G.652D
Merkezi güýç agzasy	material	mm	FRP
Merkezi güýç agzasy	Diametri (ortaça)	mm	1.5	1.5	2.1	2.1	2.1
Boş turba	Material	mm	PBT
	Diametri (ortaça)		1.8	2.1	2.1	2.1	2.1
	Galyňlygy (ortaça)		0.32	0.35	0.35	0.35	0.35
	Iň ýokary süýüm / boş turba		6	12	12	12	12
	Turbalaryň reňki		Doly reňk kesgitlemek
	Süýüm artykmaç uzynlygy	%	0.7 ~ 0.8

Suw garşylygy	Material	/	Kabel jele + suwa çydamly gatlak
Metal däl güýçlendiriji komponentler	Material	/	Aramid ýüplük
Daşky gabyk	material	mm	MDPE
	Daşky gabyk		1.8mm
Kabeliň diametri (ortaça)		mm	9.6	10.2	10.8	12.1	15
Kabel agramy (Takmynan)		kg / km	70	80	90	105	125
Kabel Bölüm meýdany		mm2	72.38	81.72	91.61	115	176.7
Duşuşyk koeffisiýenti (Maks)	1310nm	dB / km	0.35
	1550nm		0.21
Bahalandyrylan dartyş güýji (RTS)		kn	5.8
Maks dartgynlyga rugsat berdi (MAT)		kn	2.2
Ortaça ýyllyk iş dartgynlygy (EDS)		kn	3.0
Youngaş modul		kn / mm2	7.6
Malylylyk giňeliş koeffisiýenti		10-6 / ℃	9.3
Garşylyk	Uzak möhlet	N / 100mm	1100
	Gysga möhlet		2200
Rugsat Bent radiusy	statik	mm	15 sany OD
	dinamiki		20 sany OD
Temperatura	Ingatanda	℃	-20 ~ + 60
	Saklamak we daşamak		-40 ~ + 70
	ylgamak		-40 ~ + 70
Ulanyş gerimi	110kV-den pes naprýa .eniýe derejesine, ýeliň tizligi 25m / s-den pes, buz 5mm
Kabel bellikleri	Kompaniýanyň ady ADSS- ×£ B1-PE-100M DL / T 788-2001 × атy （Ora-da müşderiniň islegi boýunça）

Bellik: Jetwelde diňe ADSS kabeliniň bölekleri görkezilýär.Beýleki aralykdaky ADSS kabellerini göni GL Fiberden sorap bilersiňiz.
Tablisadaky aýratynlyklar beýiklik tapawudynyň ýoklugy we gurnama sagynyň 1% bolmagy şerti bilen berilýär.
Süýümleriň sany 2-den 144-e çenli. Süýümleri kesgitlemek milli standartlara laýyk gelýär.
Bu maglumat bazasy diňe şertnama ýa-da goşmaça bolup biler.Has giňişleýin maglumat üçin satyjylarymyz bilen habarlaşmagyňyzy haýyş edýäris.

Gaplamak üçin material:

Yzyna gaýtarylmaýan agaç deprek.
Süýümli optiki kabelleriň iki ujy hem depä pugta berkidilýär we çyglylygyň girmeginiň öňüni almak üçin gysylýan gapak bilen möhürlenýär.
• Kabeliň her uzynlygy Fumigated agaç deprekde berkidilýär
• Plastiki bufer list bilen örtülendir
• Güýçli agaçdan ýasalan gaplar bilen möhürlenendir
• Kabeliň içerki ujundan azyndan 1 m synag üçin saklanar.
• Deprek uzynlygy: Adaty deprek uzynlygy 3，000m ± 2%;

Kabel çap etmek:

Kabeliň uzynlygynyň yzygiderli sany, kabeliň daşky gabygynda 1metr ± 1% aralykda bellik edilýär.

Aşakdaky maglumatlar takmynan 1 metr aralykda kabeliň daşky gabygynda bellik ediler.

1. Kabel görnüşi we optiki süýümiň sany
2. Öndürijiniň ady
3. Önümçilik aýy we ýyly
4. Kabeliň uzynlygy

Uzynlyk we gaplamak	2KM	3KM	4KM	5KM
Gaplamak	agaç deprek	agaç deprek	agaç deprek	agaç deprek
Ölçegi	900 * 750 * 900MM	1000 * 680 * 1000MM	1090 * 750 * 1090MM	1290 * 720 * 1290
Arassa agram	156KG	240KG	300KG	400KG
Jemi agram	220KG	280KG	368KG	480KG

Bellikler cable Maglumat kabeliniň diametri 10.0MM we aralygy 100M.Aýratynlyklar üçin satuw bölüminden haýyş edýäris.

Deprek belligi:

Her agaç deprekiň her tarapy azyndan 2,5 ~ 3 sm beýik harp bilen aşakdakylar bilen hemişelik bellik ediler:

1. Önümiň ady we nyşany
2. Kabeliň uzynlygy
3.Süýüm kabel görnüşlerisüýümleriň sanywe ş.m.
4. Aýlaw ýoly
5. Jemi we arassa agram

Optiki kabel zawody

2004-nji ýylda GL FIBER esasan damja kabeli, açyk optiki kabel we ş.m. öndürýän optiki kabel önümlerini öndürýän zawody döretdi.

GL süýüminde indi 18 sany reňkleýji enjam, 10 sany ikinji derejeli plastmassa örtük enjamy, 15 sany SZ gatlagy egirme enjamy, 16 sany örtük enjamy, 8 sany FTTH düşýän kabel önümçilik enjamy, 20 sany OPGW optiki kabel enjamy we 20 toplum bar. 1 meňzeş enjam we beýleki köp sanly kömekçi enjamlar.Häzirki wagtda optiki kabelleriň ýyllyk önümçilik kuwwaty 12 million ýadro-kilometre ýetýär (ortaça gündelik önümçilik kuwwaty 45,000 ýadro km we kabelleriň görnüşleri 1500 km-e ýetip biler).Zawodlarymyz ýapyk we açyk optiki kabelleriň dürli görnüşlerini öndürip biler (ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, howa arkaly mikro kabel we ş.m.).umumy kabelleriň gündelik önümçilik kuwwaty günde 1500KM, damja kabeliniň gündelik önümçilik kuwwaty iň ýokary derejä ýetip biler.Günde 1200km, OPGW-iň gündelik önümçilik kuwwaty bolsa 200KM / günde ýetip biler.
