12/24/48/96/144/288 Kabel Gentian ADSS Teras

Kabel ADSS Aerial Double Layer digunakan untuk kabel komunikasi sistem penghantaran elektrik voltan tinggi overhed, ia juga boleh digunakan sebagai kabel komunikasi di kawasan yang pencahayaannya kerap atau jaraknya besar.Benang Aramid digunakan sebagai anggota kekuatan untuk memastikan Prestasi tegangan dan terikan. Terutamanya dipasang pada talian kuasa 220kV atau voltan rendah sedia ada.Dua Jaket dan reka bentuk tiub longgar terkandas.Kabel gentian ADSS GL mempunyai ciri-ciri dielektrik penuh, tiada logam, bukan kekonduksian, diameter kabel kecil, daya tegangan tinggi, pekali pengembangan linear rendah, dan penyesuaian suhu lebar.

Jenis Gentian: G652D;G655C.

Kiraan Gentian: 2-144 Teras Tersedia.

Span: Sehingga 1000m.

Standard: IEC 60794-4, IEC 60793, TIA/EIA 598 A

Hantar e-mel kepada kami Buka Whats App

Penerangan

Spesifikasi

Pakej & Tansportasi

Reka Bentuk Struktur:

Ciri-ciri utama:
1. Dua Jaket dan reka bentuk tiub longgar terkandas.Prestasi dan keserasian yang stabil dengan semua jenis gentian biasa;
2. Trek -Jaket luar tahan tersedia untuk voltan tinggi (≥35KV)
3. Tiub penimbal yang diisi dengan gel terkandas SZ
4. Daripada benang Aramid atau benang kaca, tiada sokongan atau wayar messenger diperlukan.Benang Aramid digunakan sebagai anggota kekuatan untuk memastikan Prestasi tegangan dan ketegangan
5. Fiber dikira dari 6 hingga 288fibers
6. Span sehingga 1000meter

Piawaian:
Kabel Gentian Optik ADSS GL Technology mematuhi piawaian IEC 60794-4, IEC 60793, TIA/EIA 598 A.

Kelebihan Kabel Gentian Optik GL ADSS:
1. Benang aramid yang baik mempunyai prestasi tegangan yang sangat baik;
2. Penghantaran cepat, 200km kabel ADSS masa pengeluaran tetap kira-kira 10 hari;
3.Boleh menggunakan benang kaca dan bukannya aramid kepada anti tikus.

Parameter Kabel:

Serabut	Struktur	Diameter Luar Kabel(mm)	Berat(kg/km)	KN Maks.Ketegangan Operasi	KN Maks.Kekuatan Tegangan Dinilai	Maks.Kekuatan Anti-penghancuran Jangka panjang, Jangka pendek	Jejari Lentur Statik / Dinamik
2-30	1+6	11.9	117	4.0	15	1000;3000	12.5D;25D
22-36	1+6	11.9	117	4.0	15	1000;3000	12.5D;25D
38-60	1+6	12.4	127	4.0	15	1000;3000	12.5D;25D
62-72	1+6	12.4	128	4.0	15	1000;3000	12.5D;25D
74-84	1+7	13.0	144	4.0	15	1000;3000	12.5D;25D
96-96	1+8	14.0	162	4.0	15	1000;3000	12.5D;25D
98-108	1+9	14.7	177	4.0	15	1000;3000	12.5D;25D
110-120	1+10	15.5	196	4.0	15	1000;3000	12.5D;25D
122-132	1+11	16.1	211	4.0	15	1000;3000	12.5D;25D
134-144	1+12	16.7	229	4.0	15	1000;3000	12.5D;25D

Kualiti dan perkhidmatan cemerlang kabel ADSS GL telah mendapat pujian sebilangan besar pelanggan di dalam dan luar negara, dan produk dieksport ke banyak negara dan wilayah seperti Amerika Selatan dan Utara, Eropah, Asia dan UEA.Kami boleh menyesuaikan bilangan teras kabel gentian optik ADSS mengikut keperluan pelanggan.Bilangan teras kabel ADSS gentian optik ialah 2, 6, 12, 24, 48 teras, sehingga 288 teras.

Kenyataan: Keperluan terperinci perlu dihantar kepada kami untuk reka bentuk kabel dan pengiraan harga.Keperluan di bawah adalah satu kemestian:
A, Tahap voltan talian penghantaran kuasa
B, kiraan serat
C, Span atau kekuatan tegangan
D,keadaan cuaca

Bagaimana untuk Memastikan Kualiti dan Prestasi Kabel Gentian Optik Anda?
Kami mengawal kualiti produk daripada bahan mentah kepada produk kemasan Semua bahan mentah perlu diuji untuk dipadankan dengan piawaian Rohs apabila mereka tiba di pengilangan kami. Kami mengawal kualiti semasa proses pengeluaran dengan teknologi dan peralatan canggih.Kami menguji produk siap mengikut standard ujian.Diluluskan oleh pelbagai institusi produk optik dan komunikasi profesional, GL juga menjalankan pelbagai ujian dalaman di Makmal dan Pusat Ujiannya sendiri.Kami juga menjalankan ujian dengan pengaturan khas dengan Kementerian Penyeliaan Kualiti & Pusat Pemeriksaan Produk Komunikasi Optik (QSICO) Kerajaan China.

Kawalan Kualiti - Peralatan dan Standard Ujian:

Maklum balas:In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].

Tulis mesej anda di sini dan hantarkan kepada kami

Spesifikasi Gentian Optik:

(Item)		Unit	Spesifikasi	Spesifikasi	Spesifikasi	Spesifikasi
(Item)		Unit	G. 657A1	G. 657A2	G. 652D	G. 655
Diameter medan mod	1310nm	mm	8.6-9.5 ± 0.4	8.6-9.5 ± 0.4	9.2 ± 0.4	9.6± 0.4μm
Diameter pelapisan		mm	125.0 ± 0.7	125.0 ± 0.7	125.0 ± 1	125 ±0.7μm
Pelapisan bukan pekeliling		%	<1.0	<1.0	<1.0	<1.0
Ralat ketumpuan teras/pelapisan		mm	<0.5	<0.5	<0.5	<0.5
Diameter salutan		mm	245 ± 5	245 ± 5	242 ± 7	242 ± 7
Ralat ketumpuan salutan/pelapis		mm	<12	<12	<12	<12
Panjang gelombang pemotongan kabel		nm	< 1260	< 1260	< 1260	< 1260
Pekali Pengecilan	1310nm	dB/km	<0.36	<0.36	<0.35	<0.35
Pekali Pengecilan	1550nm	dB/km	<0.22	<0.22	<0.22	<0.22
1 pusingan pada 10±0.5mm Dia.Mandrel	1550nm	dB/km	<0.75	<0.5	-	-
1 pusingan pada 10±0.5mm Dia.Mandrel	1625nm	dB/km	<1.5	<1.0	-	-
Tahap tekanan bukti		kpsi	≥100	≥100	≥100	≥100

(Item)		Unit	Spesifikasi	Spesifikasi	Spesifikasi	Spesifikasi
(Item)		Unit	OM1	OM2	OM3	OM4
Diameter medan mod	1310nm	mm	62.5±2.5	50±2.5	50±2.5	50±2.5
Diameter medan mod	1550nm	mm	125.0 ± 1.0	125.0 ± 1.0	125.0 ± 1.0	125.0 ± 1.0
Diameter pelapisan		mm	<1.0	<1.0	<1.0	<1.0
Pelapisan bukan pekeliling		%	<1.5	<1.5	<1.5	<1.5
Ralat ketumpuan teras/pelapisan		mm	245 ± 10	245 ± 10	245 ± 10	245 ± 10
Diameter salutan		mm	<12	<12	<12	<12
Ralat ketumpuan salutan/pelapis		mm	≥ 160	≥ 500	≥ 1500	≥ 3500
Panjang gelombang pemotongan kabel		nm	≥ 500	≥ 500	≥ 500	≥ 500
Pekali Pengecilan	1310nm	dB/km	<3.5	<3.5	<3.5	<3.5
Pekali Pengecilan	1550nm	dB/km	<1.5	<1.5	<1.5	<1.5
Tahap tekanan bukti		kpsi	≥100	≥100	≥100	≥100

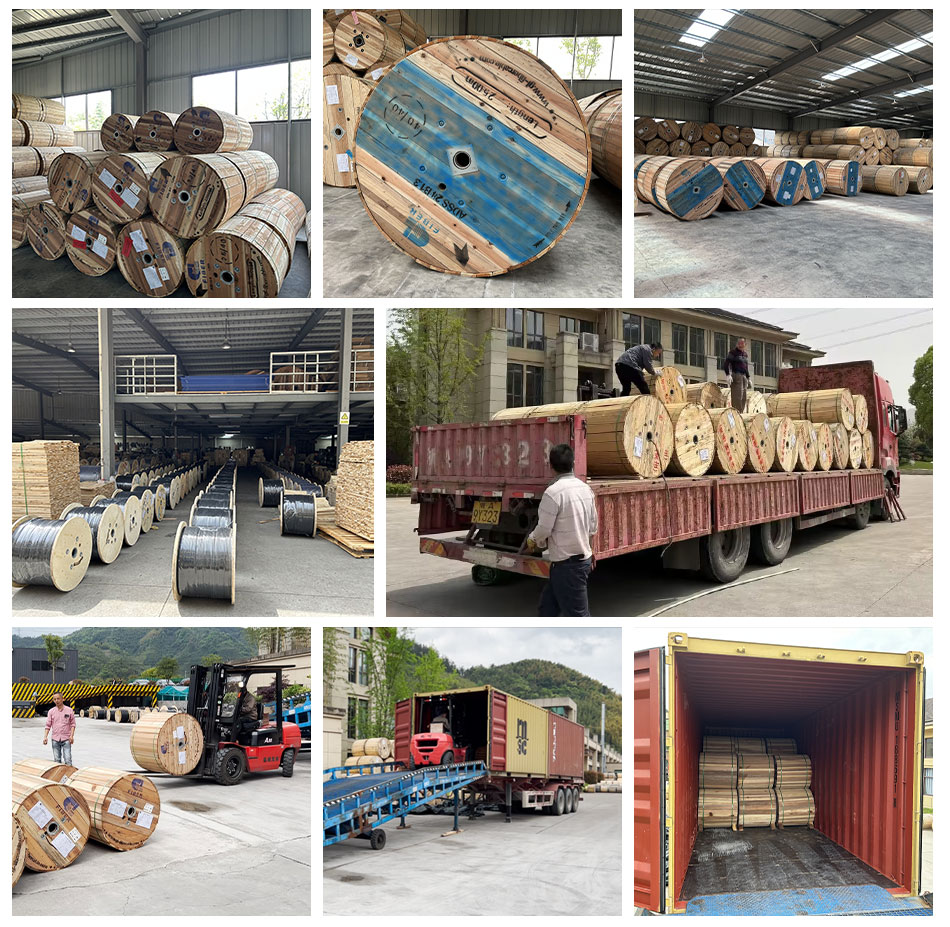

Pembungkusan:
• Setiap satu panjang kabel hendaklah digulung pada Drum Kayu Berasaskan
• Ditutup dengan kepingan plastik penimbal
• Dimeterai oleh kayu kayu yang kuat
• Sekurang-kurangnya 1 m hujung dalam kabel akan dikhaskan untuk ujian.
• Panjang gendang: Panjang gendang standard ialah 3,000m±2%;

Penandaan Drum:
• Nama pengilang;
• Tahun dan bulan pembuatan
• Anak panah gulung–‐arah;
• Panjang gendang;
• Berat kasar/bersih;

1	Panjang&Pembungkusan	2KM	3KM	4KM	5KM
2	Pembungkusan	Asap dram kayu	Asap dram kayu	Asap dram kayu	Asap dram kayu
3	Saiz	900750900MM	10006801000MM	10907501090MM	12907201290
4	Berat bersih	156KG	240KG	300KG	400KG
5	Berat kasar	220KG	280KG	368KG	480KG
