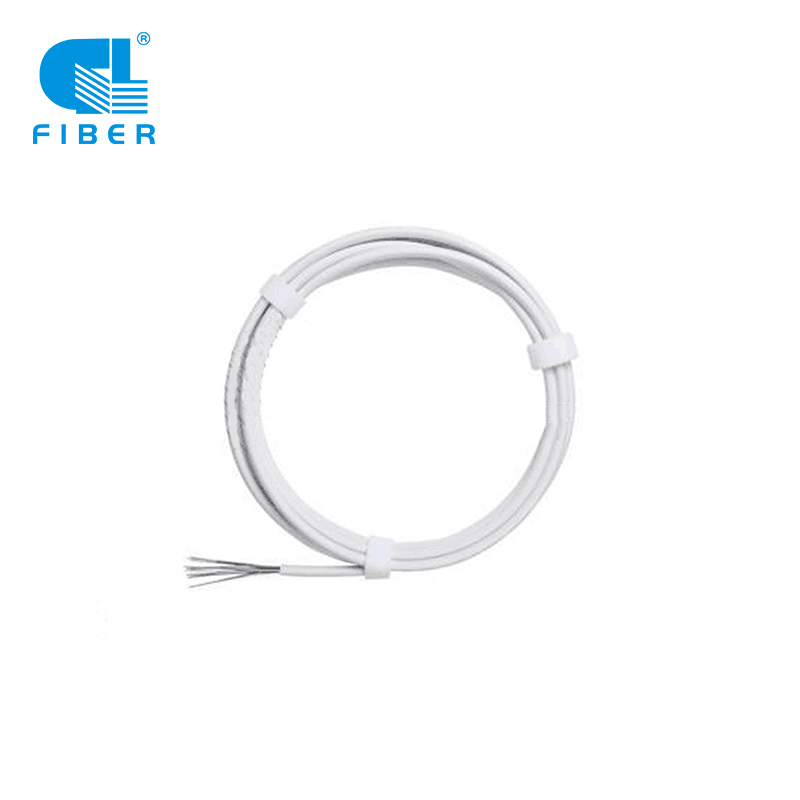

ਮਾਈਕਰੋ ਟਿਊਬ ਇਨਡੋਰ ਆਊਟਡੋਰ ਡ੍ਰੌਪ ਫਾਈਬਰ ਆਪਟਿਕ ਕੇਬਲ ਮਾਰਕੀਟ ਵਿੱਚ ਇੱਕ ਪ੍ਰਸਿੱਧ ਫਾਈਬਰ ਕੇਬਲ ਹੈ। ਡ੍ਰੌਪ ਫਾਈਬਰ ਕੇਬਲ ਆਪਟੀਕਲ ਸੰਚਾਰ ਮਾਧਿਅਮ ਦੇ ਤੌਰ 'ਤੇ ਮਲਟੀਪਲ 900um ਫਲੇਮ-ਰਿਟਾਰਡੈਂਟ ਤੰਗ ਬਫਰ ਫਾਈਬਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੀ ਹੈ, ਦੋ ਸਮਾਨਾਂਤਰ ਫਾਈਬਰ ਰੀਇਨਫੋਰਸਡ ਪਲਾਸਟਿਕ (FRP) ਨੂੰ ਤਾਕਤ ਦੇ ਸਦੱਸ ਵਜੋਂ ਦੋਵਾਂ ਪਾਸਿਆਂ 'ਤੇ ਰੱਖਿਆ ਜਾਂਦਾ ਹੈ, ਫਿਰ ਕੇਬਲ ਨੂੰ ਇੱਕ ਲਾਟ-ਰਿਟਾਰਡੈਂਟ LSZH (ਘੱਟ ਧੂੰਆਂ) ਨਾਲ ਪੂਰਾ ਕੀਤਾ ਜਾਂਦਾ ਹੈ। , ਜ਼ੀਰੋ ਹੈਲੋਜਨ, ਫਲੇਮ-ਰਿਟਾਰਡੈਂਟ) ਜੈਕਟ।
ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ
- ਫਾਈਬਰ ਦੀ ਕਿਸਮ: ITU-T- G652D, G657A ਫਾਈਬਰ, G657B ਫਾਈਬਰ
- ਇਸ ਵਿੱਚ ਵਧੀਆ ਮਕੈਨੀਕਲ ਅਤੇ ਵਾਤਾਵਰਣ ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ ਹੈ
- ਸਟੈਂਡਰਡ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਫਲੇਮ (ਜਾਂ ਲਾਟ ਰਿਟਾਰਡੈਂਟ ਨਹੀਂ) ਪ੍ਰਦਰਸ਼ਨ
- ਢੁਕਵੇਂ ਮਾਪਦੰਡਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਮਿਆਨ ਦੀਆਂ ਮਕੈਨੀਕਲ ਅਤੇ ਭੌਤਿਕ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਨਰਮ, ਲਚਕਦਾਰ ਅਤੇ ਸੁਵਿਧਾਜਨਕ
- ਵਧੀਆ ਢਾਂਚਾ ਡਿਜ਼ਾਈਨ, ਬ੍ਰਾਂਚਿੰਗ ਅਤੇ ਸਪਲੀਸਿੰਗ ਲਈ ਆਸਾਨ
- ਛੋਟਾ ਆਕਾਰ ਅਤੇ ਹਲਕਾ ਭਾਰ, ਇੰਸਟਾਲੇਸ਼ਨ ਲਈ ਆਸਾਨ
- LSZH ਮਿਆਨ ਚੰਗੀ ਲਾਟ-ਰਿਟਾਰਡੈਂਟ ਕਾਰਗੁਜ਼ਾਰੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ
- ਖਾਸ ਤੌਰ 'ਤੇ ਇਮਾਰਤਾਂ ਵਿੱਚ ਵਰਟੀਕਲ ਵਾਇਰਿੰਗ ਲਈ ਲਾਗੂ ਹੁੰਦਾ ਹੈ
ਐਪਲੀਕੇਸ਼ਨ
- ਪਰਿਸਰ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਸਿਸਟਮ ਵਿੱਚ ਐਕਸੈਸ ਬਿਲਡਿੰਗ ਕੇਬਲ ਵਜੋਂ ਵਰਤੀ ਜਾਂਦੀ ਹੈ, ਖਾਸ ਤੌਰ 'ਤੇ ਅੰਦਰੂਨੀ ਜਾਂ ਬਾਹਰੀ ਏਰੀਅਲ ਐਕਸੈਸ ਕੇਬਲਿੰਗ ਵਿੱਚ ਵਰਤੀ ਜਾਂਦੀ ਹੈ।
- ਕੋਰ ਨੈੱਟਵਰਕ ਨੂੰ ਅਪਣਾਇਆ;
- ਪਹੁੰਚ ਨੈੱਟਵਰਕ, ਘਰ ਤੱਕ ਫਾਈਬਰ;
- ਬਿਲਡਿੰਗ ਤੋਂ ਬਿਲਡਿੰਗ ਇੰਸਟਾਲੇਸ਼ਨ
ਟ੍ਰਾਂਸਮਿਸ਼ਨ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ: G657A2
| ਗੁਣ | ਹਾਲਾਤ | ਨਿਰਧਾਰਤ ਮੁੱਲ | ਇਕਾਈਆਂ |
| ਜਿਓਮੈਟ੍ਰਿਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ |
| ਕਲੈਡਿੰਗ ਵਿਆਸ | | 125.0±0.7 | µm |
| ਕਲੈਡਿੰਗ ਗੈਰ-ਸਰਕੂਲਰਿਟੀ | | ≤0.7 | % |
| ਪਰਤ ਵਿਆਸ | | 242±5 | µm |
| ਕੋਟਿੰਗ/ਕਲੈਡਿੰਗ ਇਕਾਗਰਤਾ ਗਲਤੀ | <12 | µm |
| ਕੋਰ/ਕਲੈਡਿੰਗ ਇਕਾਗਰਤਾ ਗਲਤੀ | ≤0.5 | µm |
| ਕਰਲ | ≥4 | m |
| ਆਪਟੀਕਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ |
| ਧਿਆਨ | 1310nm | ≤0.4 | dB/ਕਿ.ਮੀ |
| 1383nm | ≤0.4 | dB/ਕਿ.ਮੀ |
| 1490nm | ≤0.3 | dB/ਕਿ.ਮੀ |
| 1550nm | ≤0.3 | dB/ਕਿ.ਮੀ |
| 1625nm | ≤0.3 | dB/ਕਿ.ਮੀ |
ਧਿਆਨ ਬਨਾਮ ਤਰੰਗ ਲੰਬਾਈ
ਅਧਿਕਤਮ ਇੱਕ ਫਰਕ | 1285~1330nm | ≤0.03 | MHz*km |
| 1525~1575nm | ≤0.02 | MHz*km |
| ਫੈਲਾਅ ਗੁਣਾਂਕ | 1550nm | ≤18 | ps/(nm*km) |
| 1625nm | ≤22 | ps/(nm*km) |
| ਜ਼ੀਰੋ ਫੈਲਾਅ ਤਰੰਗ-ਲੰਬਾਈ | | 1304~1324 | nm |
| ਜ਼ੀਰੋ ਫੈਲਾਅ ਢਲਾਨ | | ≤0.092 | ps/(nm2*km) |
| ਧਰੁਵੀਕਰਨ ਮੋਡ ਫੈਲਾਅ | | | |
| PMD ਅਧਿਕਤਮ ਵਿਅਕਤੀਗਤ ਫਾਈਬਰ | | ≤0.1 | ps/km1/2 |
| PMD ਡਿਜ਼ਾਈਨ ਲਿੰਕ ਮੁੱਲ | | ≤0.04 | ps/km1/2 |
| ਕੇਬਲ ਤਰੰਗ-ਲੰਬਾਈ ਨੂੰ ਕੱਟਦਾ ਹੈ | | ≤1260 | nm |
| ਮੋਡ ਫੀਲਡ ਵਿਆਸ | 1310nm | 8.8~9.6 | µm |
| 1550nm | 9.9~10.9 | µm |
| ਅਪਵਰਤਨ ਦਾ ਸਮੂਹ ਸੂਚਕਾਂਕ | 1310nm | 1. 4691 | |
| 1550nm | 1. 4696 | |
| ਵਾਤਾਵਰਣ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ | 1310nm, 1550nm ਅਤੇ 1625nm | |
| ਤਾਪਮਾਨ ਸਾਈਕਲਿੰਗ | -60℃ ਤੋਂ +85℃ | ≤0.05 | dB/ਕਿ.ਮੀ |
| ਤਾਪਮਾਨ-ਨਮੀ ਸਾਈਕਲਿੰਗ | -10℃ ਤੋਂ +85℃4% ਤੋਂ 98% ਆਰ.ਐਚ | ≤0.05 | dB/ਕਿ.ਮੀ |
| ਪਾਣੀ ਵਿਚ ਡੁੱਬਣਾ | 23℃, 30 ਦਿਨ | ≤0.05 | dB/ਕਿ.ਮੀ |
| ਖੁਸ਼ਕ ਗਰਮੀ | 85℃, 30 ਦਿਨ | ≤0.05 | dB/ਕਿ.ਮੀ |
| ਗਿੱਲੀ ਗਰਮੀ | 85℃, 85%RH, 30 ਦਿਨ | ≤0.05 | dB/ਕਿ.ਮੀ |
| ਮਕੈਨੀਕਲ ਨਿਰਧਾਰਨ |
| ਸਬੂਤ ਟੈਸਟ | ≥100 | kpsi |
| ਮੈਕਰੋ ਝੁਕਣ ਤੋਂ ਪ੍ਰੇਰਿਤ ਨੁਕਸਾਨ | | | |
| 1ਵਾਰੀ @10mm ਦਾਇਰੇ ਵਿੱਚ | 1550nm | ≤0.5 | dB |
| 1ਵਾਰੀ @10mm ਦਾਇਰੇ ਵਿੱਚ | 1625nm | ≤1.5 | dB |
| 10 ਮੋੜ @15mm ਰੇਡੀਅਸ | 1550nm | ≤0.05 | dB |
| 10 ਮੋੜ @15mm ਰੇਡੀਅਸ | 1625nm | ≤0.30 | dB |
| 100 ਮੋੜ @25mm ਰੇਡੀਅਸ | 1310&1550&1625 nm | ≤0.01 | dB |
| ਗਤੀਸ਼ੀਲ ਤਣਾਅ ਖੋਰ ਸੰਵੇਦਨਸ਼ੀਲਤਾ ਪੈਰਾਮੀਟਰ | 20 | |
