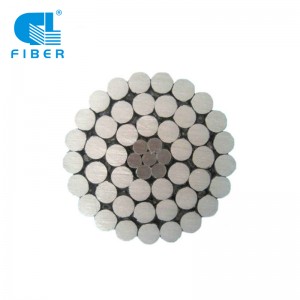

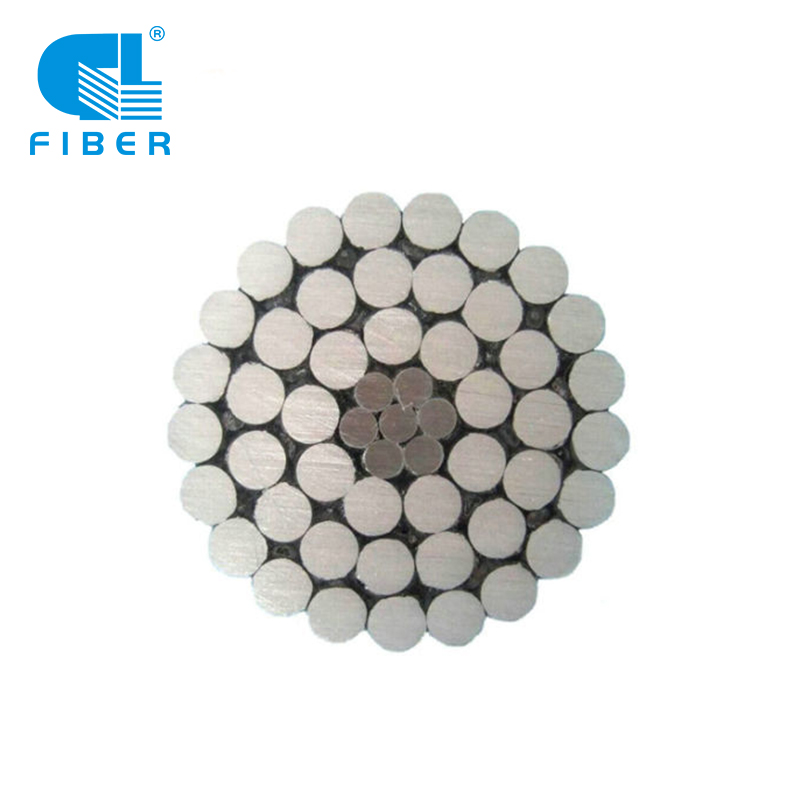

एसीएसआर कंडक्टर-एल्यूमीनियम कंडक्टर स्टील प्रबलित

एल्यूमीनियम कंडक्टर स्टील प्रबलित (ACSR), जिसे नंगे एल्यूमीनियम कंडक्टर के रूप में भी जाना जाता है, ट्रांसमिशन के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले कंडक्टरों में से एक है।कंडक्टर में एक उच्च शक्ति वाले स्टील कोर पर फंसे हुए एल्यूमीनियम तारों की एक या एक से अधिक परतें होती हैं जो आवश्यकता के आधार पर एकल या एकाधिक किस्में हो सकती हैं।आवेदन के लिए उपयुक्त वर्तमान वहन क्षमता और यांत्रिक शक्ति प्राप्त करने के लिए अल और स्टील तारों के लचीलेपन के विभिन्न फंसे हुए संयोजन हो सकते हैं।

चरित्र: 1. एल्यूमीनियम कंडक्टर; 2. स्टील प्रबलित; 3. बेयर।

मानक: IEC, BS, ASTM, CAN-CSA, DIN, IS, AS और प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानक।

हमें ईमेल भेजें व्हाट्स ऐप खोलें

विवरण

विनिर्देश

पैकेज और परिवहन

चीन से पेशेवर AAAC कंडक्टर केबल निर्माता, 30 से अधिक वर्षों के उत्पादन अनुभव और 16 वर्षों के निर्यात अनुभव, बिना किसी तीसरे पक्ष के कारखाने की कीमत के साथ अपनी प्रकार की आवश्यकता AAAC कंडक्टर केबल को पूरा करें।अपने आदर्श आकार अनुकूलित किया जा सकता है।

फ़ायदा:उच्च तन्यता ताकत के साथ संयुक्त इसका कम वजन बड़े स्पैन रन की अनुमति देता है।बड़े व्यास के आकार के कारण, कोरोना प्रभाव से बिजली के नुकसान बहुत कम हो जाते हैं।बहुत अधिक वोल्टेज और दूरी पर ACSR द्वारा विद्युत ऊर्जा का किफायती संचरण और वितरण प्राप्त किया जा सकता है।

विशेषता: एसीएसआर (एल्यूमीनियम कंडक्टर स्टील प्रबलित) केबल लकड़ी के खंभे, ट्रांसमिशन टावरों और अन्य संरचनाओं पर सभी व्यावहारिक स्पैन में उपयोग के लिए उपयुक्त है क्योंकि इसकी निर्भरता और वजन अनुपात की ताकत है।

20 डिग्री सेल्सियस (68 डिग्री फारेनहाइट) के तापमान परकठोर खींचे गए एल्यूमीनियम का घनत्व 2.703 g/cm3 (168.74 lb/cf) और स्टील वायर के लिए 7.78 g/cm3 (485.69 lb/cf) लिया गया है।

एसआर।नहीं।	कंडक्टर निर्माण	लोच का मापांक*		रैखिक गुणांक*
एसआर।नहीं।	कंडक्टर निर्माण	एमपीए	केएसआई	/ओसी	/का
01	6Al/1 स्टील	81000	11748	19.2 एक्स 10-6	10.7 एक्स 10-6
02	6Al/7Steel	75000	10878	19.8 एक्स 10-6	11.0 एक्स 10-6
03	12Al/7स्टील	107000	15519	15.3 एक्स 10-6	8.5 एक्स 10-6
04	18Al/1 स्टील	66000	9572	21.2 एक्स 10-6	11.8 एक्स 10-6
05	24Al/7 स्टील	74000	10733	19.4 एक्स 10-6	10.8 एक्स 10-6
06	26Al/7स्टील	77000	11168	18.9 एक्स 10-6	10.5 एक्स 10-6
07	30Al/7Steel	82000	11893	17.8 एक्स 10-6	9.9 एक्स 10-6
08	26Al/19 स्टील	76000	11023	19.0 एक्स 10-6	10.5 एक्स 10-6
09	30Al/19 स्टील	81000	11748	17.9 एक्स 10-6	9.9 एक्स 10-6
10	42Al/1 स्टील	60000	8702	21.2 एक्स 10-6	11.8 एक्स 10-6
11	45Al/7Steel	61000	8847	20.9 एक्स 10-6	11.6 एक्स 10-6
12	48Al/7स्टील	62000	8992	20.5 एक्स 10-6	11.4 एक्स 10-6
13	54Al/7स्टील	70000	10153	19.3 एक्स 10-6	10.7 एक्स 10-6
14	54Al/19 स्टील	68000	9863	19.4 एक्स 10-6	10.8 एक्स 10-6
15	84Al/7स्टील	65000	9427	20.1 एक्स 10-6	11.1 एक्स 10-6
16	84Al/19 स्टील	64000	9282	20.0 एक्स 10-6	11.1 एक्स 10-6

अपना संदेश यहां लिखें और हमें भेजें

आवेदन पत्र:

नंगे ओवरहेड ट्रांसमिशन कंडक्टर और प्राथमिक और माध्यमिक वितरण कंडक्टर और मैसेंजर समर्थन के रूप में उपयोग किया जाता है।
एसीएसआर लाइन डिजाइन के लिए इष्टतम शक्ति प्रदान करता है।
वेरिएबल स्टील कोर स्ट्रैंडिंग एम्पेसिटी का त्याग किए बिना वांछित शक्ति प्राप्त करने में सक्षम बनाता है।

निर्माण:

1. कंडक्टर: हार्ड-ड्रॉन 1350-H19 एल्यूमीनियम तार, न्यूनतम शुद्धता 99.45%,
2. सुदृढीकरण: जस्ती इस्पात तार (जिंक-लेपित)
3. बेस्ट सेलर: टर्की, स्पैरो, रेवेन, पेंग्विन, वैक्सविंग, डोव, रेल, तीतर, मार्टिन

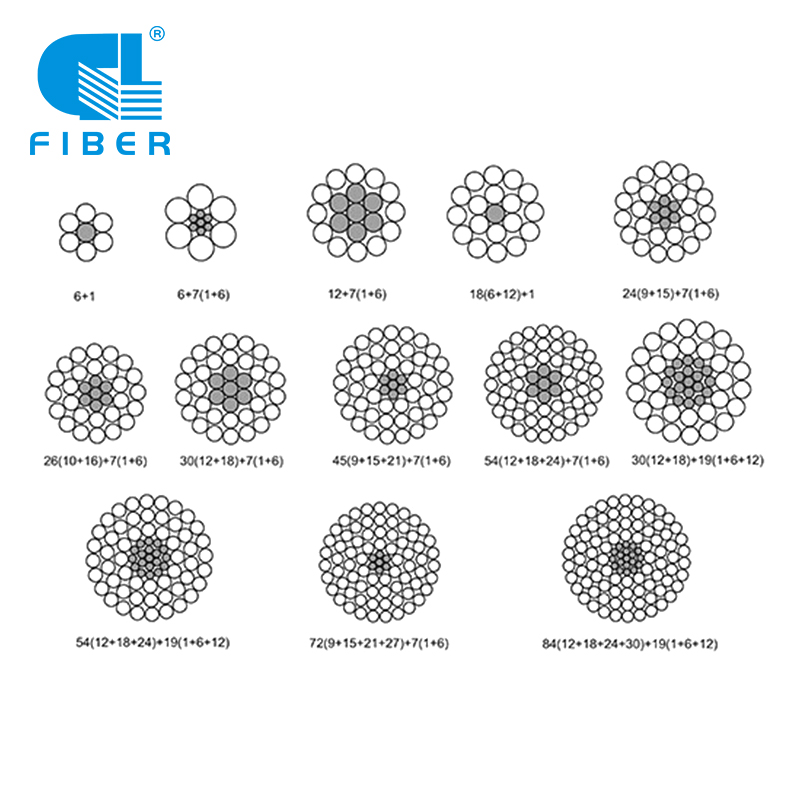

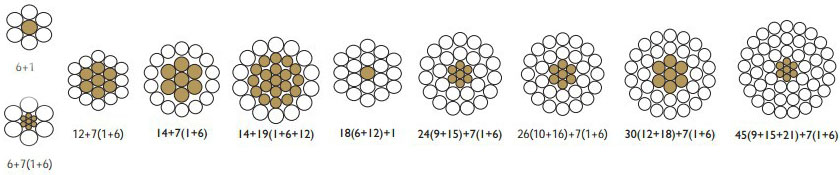

4. निर्माण (एल्यूमीनियम / स्टील): 6/1, 7/1, 8/1, 12/7, 16/19, 24/7, 26/7, 30/7, 30/19, 36/1, 45 /7, 54/7, 30/19, 72/7, 76/19, 84/196।क्रॉस-अनुभागीय क्षेत्र: 6 ~ 4/0 awg, 80 ~ 2312 एमसीएम (मानक उच्च शक्ति कंडक्टर के लिए 80 ~ 211.3 एमसीएम),
7. जस्तीकरण: कक्षा ए, बी या सी
8. तेल जंग संरक्षण: अनुरोध पर उपलब्ध।

पैकेजिंग विवरण:

1-5 किमी प्रति रोल।स्टील ड्रम द्वारा पैक किया गया।अन्य पैकिंग ग्राहक के अनुरोध के अनुसार उपलब्ध है।

म्यान मार्क:

निम्नलिखित मुद्रण (सफेद गर्म पन्नी इंडेंटेशन) 1 मीटर के अंतराल पर लगाया जाता है। एक।प्रदायक: Guanglian या ग्राहक की आवश्यकता के रूप में; बी।मानक कोड (उत्पाद प्रकार, फाइबर प्रकार, फाइबर गणना); सी।निर्माण का वर्ष: 7 वर्ष; डी।मीटर में लंबाई अंकन।

पत्तन:

शंघाई/गुआंगज़ौ/शेन्ज़ेन

समय सीमा:

मात्रा (केएम)	1-300	≥300
अनुमानित समय (दिन)	15	जन्म लेने के लिए!

टिप्पणी:

उपरोक्त अनुसार पैकिंग मानक और विवरण अनुमानित है और शिपमेंट से पहले अंतिम आकार और वजन की पुष्टि की जाएगी।

केबल को कार्टन में पैक किया जाता है, बेकेलाइट और स्टील ड्रम पर कुंडलित किया जाता है।परिवहन के दौरान, पैकेज को क्षतिग्रस्त होने से बचाने और आसानी से संभालने के लिए सही उपकरण का उपयोग किया जाना चाहिए।केबल्स को नमी से संरक्षित किया जाना चाहिए, उच्च तापमान और आग की चिंगारी से दूर रखा जाना चाहिए, झुकने और कुचलने से बचाया जाना चाहिए, यांत्रिक तनाव और क्षति से संरक्षित किया जाना चाहिए।
