Single Jacket All-Dielectric Self-Supporting (ADSS) Cable

Ang ADSS cable kay loose tube nga na-stranded.Ang 250um nga hubo nga mga lanot gipahimutang sa usa ka luag nga tubo nga hinimo sa taas nga modulus nga plastik.Ang mga tubo napuno sa usa ka water-resistant filling compound.Ang mga tubo ug mga filler na-stranded sa palibot sa usa ka FRP (Fiber Reinforced Plastic) isip non-metallic central strength member ngadto sa compact ug circular cable core.Human ang cable core napuno sa pagpuno compound.Gitabonan kini sa nipis nga PE (polyethylene) sa sulod nga sakoban.Human mabutang ang stranded layer sa armaid yarns sa inner sheath isip strength member, ang cable makompleto sa PE o AT (anti-tracking) outer sheath.

Mahimo natong ipasibo ang gidaghanon sa mga core sa ADSS cable sumala sa mga panginahanglan sa kustomer.Ang gidaghanon sa mga cores sa optical fiber ADSS cable mao ang 2, 6, 12, 24, 48 cores, ug uban pa.

Aplikasyon: Pag-instalar sa aerial nga suporta sa kaugalingon.
Uri sa Fiber: ITU G652D, G657A, OM1, OM2, OM3, OM4;
Ihap sa fiber: 2-288 core anaa;
Span: 50M ~ 200M.
Pamantayan: IEC 60794-4, IEC 60793, TIA/EIA 598 A

Ipadala ang email kanamo Ablihi ang Whats App

Deskripsyon

Espesipikasyon

Pakete & Pagpadala

Pagpakita sa Pabrika

Biyai ang Imong Feedback

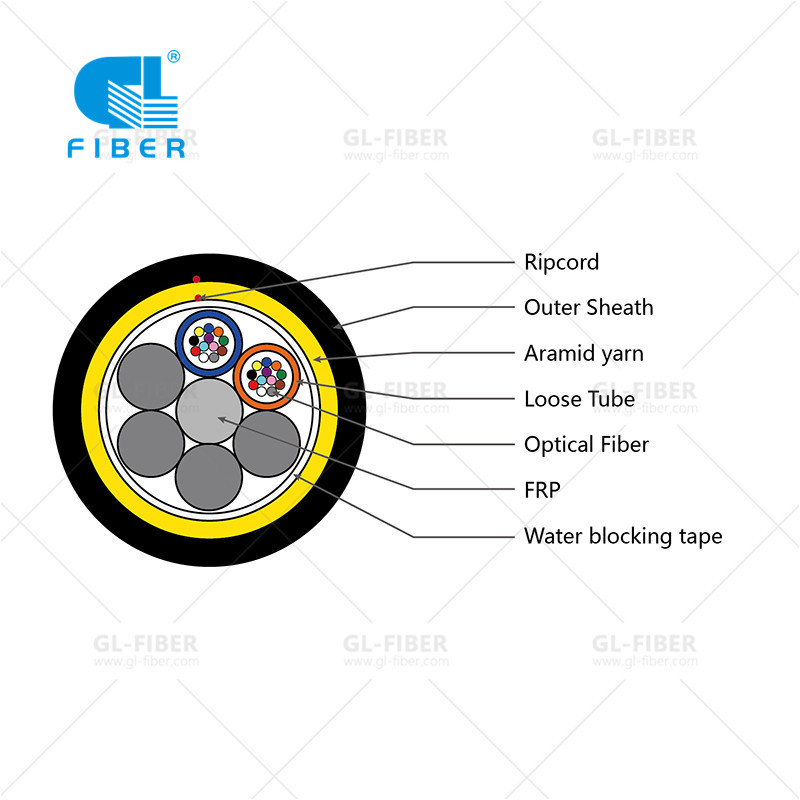

Disenyo sa Istruktura:

Panguna nga Feature:
1. ADSS cable nga angay gamiton sa distribution ug high voltage transmission lines nga adunay mini spans o self supporting installation para sa telecommunication;
2. Track -Resistant outer jacket nga anaa alang sa taas nga boltahe (≥35KV);Ang HDPE sa gawas nga dyaket magamit alang sa taas nga boltahe (≤35KV);
3. Maayo kaayo nga performance sa AT.Ang maximum inductive sa operating point sa AT jacket mahimong moabot sa 25kV.
4. Ang mga tubo nga puno sa gel nga buffer kay SZ stranded;
5. Mahimong ma-install nga dili mapalong ang gahum.
6. Gaan nga gibug-aton ug gamay nga diyametro nga nagpamenos sa karga tungod sa yelo ug hangin ug ang karga sa mga tore ug backprops.
7. Maayo nga performance sa tensile strength ug temperatura.
8. Ang gitas-on sa kinabuhi sa disenyo labaw sa 30 ka tuig.

Mga sumbanan:
Teknolohiya sa GLADSS Fiber Optical Cablenagsunod sa IEC 60794-4, IEC 60793, TIA/EIA 598 A nga mga sumbanan.

Mga bentaha sa GL ADSS fiber cable:
1.Good aramid hilo adunay maayo kaayo nga tensile performance;
2.Fast delivery, 200km ADSS fiber cable regular nga produksyon nga panahon mahitungod sa 10 ka adlaw;
3.Mahimo gamit ang bildo nga hilo imbes nga aramid sa anti rodent.

Mga Kolor -12 Chromatography:

Mga Kinaiya sa Fiber Optic:

G.652D	50/125μm	62.5/125μm
Atenuation (+20)	@850nm		≤3.0 dB/km	≤3.0 dB/km
@1300nm		≤1.0 dB/km	≤1.0 dB/km
@1310nm	≤0.36 dB/km
@1550nm	≤0.22 dB/km
Bandwidth (Klase A)	@850nm		≥500 MHz·km	≥200 MHz·km
@1300nm		≥1000 MHz·km	≥600 MHz·km
Numerical Aperture		0.200±0.015NA	0.275±0.015NA
Cable Cut-off Wavelength λcc	≤1260nm

Teknikal nga Parameter:

Ihap sa fiber

Istruktura

Fiber kada tubo

Gibag-on sa gawas nga dyaket
(mm)

Materyal sa gawas nga dyaket

Diametro sa kable (mm)

MAT(KN)

Crush Short term

Temperatura

Min.bending radius

Kakusog sa hangin

Takpan sa yelo

Temperatura sa Operasyon

Temperatura sa Pagtipig

Static

Dinamiko

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

10 ka beses nga diametro sa cable

20 ka beses nga diametro sa cable

25m/s

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

6/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

8/12

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+6

1.5-1.7

HDPE

10.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

1+8

1.5-1.7

HDPE

10.8±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

144

1+12

1.5-1.7

HDPE

12.2±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

288

1+12

1.5-1.7

HDPE

17.0±0.5

1.8-2.1

1000N/100mm

-20 ℃ ~ + 70 ℃

-40 ℃ ~ + 70 ℃

REMARKS:
Ang mga kinahanglanon sa detalye kinahanglan ipadala kanamo alang sa disenyo sa adss fiber cable ug kalkulasyon sa presyo.Ang mga kinahanglanon sa ubos kinahanglan:
A, Power transmission line boltahe nga lebel
B, ihap sa fiber
C, Span o tensile kusog
D, kahimtang sa panahon

Giunsa Pagsiguro ang Kalidad ug Pagganap sa Imong Fiber Optic Cable?

Gikontrol namon ang kalidad sa mga produkto gikan sa hilaw nga materyal hangtod sa pagtapos sa mga produts Ang tanan nga hilaw nga materyal kinahanglan nga sulayan aron ipahiangay ang sumbanan sa Rohs sa pag-abot nila sa among paggama.Gikontrol namon ang kalidad sa panahon sa proseso sa paghimo pinaagi sa advanced nga teknolohiya ug mga ekipo.Gisulayan namon ang nahuman nga mga produkto sumala sa sumbanan sa pagsulay.Giaprobahan sa nagkalain-laing propesyonal nga optical ug komunikasyon nga institusyon sa produkto, ang GL nagpahigayon usab og nagkalain-laing in-house testing sa kaugalingong Laboratory and Test Center.Nagpahigayon usab kami og pagsulay nga adunay espesyal nga kahikayan sa Chinese Government Ministry of Quality Supervision & Inspection Center sa Optical Communication Products (QSICO).

Quality Control - Mga Kagamitan sa Pagsulay ug Sumbanan:

Feedback:In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].

Isulat ang imong mensahe dinhi ug ipadala kini kanamo

Ang ADSS Single Jacket All-Dielectric Self-Supporting Fiber optic cable mao ang ideya alang sa pag-instalar sa pag-apod-apod ingon man ang transmission envirline installations gikinahanglan sama sa gipakita sa ngalan niini, walay suporta o messenger wire nga gikinahanglan, mao nga ang pag-instalar makab-ot sa usa ka pass.Structural mga bahin:Single layer, Loose tube stranding, Non-metal strength member, Half dry water-blocking, Aramid yarn strength member, PE outer jacket.Naglakip sa 2 core, 4 core, 6 core, 8 core, 12 core, 16 core, 24 core, 36 core, 48 core, 96 core, hangtod sa 144 core.

GL Fiber nisingle jacket ADSS fiber optic cable nagsunod sa standard IEC 60794-4, IEC 60793, TIA/EIA 598 A.

Mga Kinaiya sa Fiber Optic:

G.652D	50/125μm	62.5/125μm
Atenuation (+20)	@850nm		≤3.0 dB/km	≤3.0 dB/km
@1300nm		≤1.0 dB/km	≤1.0 dB/km
@1310nm	≤0.36 dB/km
@1550nm	≤0.22 dB/km
Bandwidth (Klase A)	@850nm		≥500 MHz·km	≥200 MHz·km
@1300nm		≥1000 MHz·km	≥600 MHz·km
Numerical Aperture		0.200±0.015NA	0.275±0.015NA
Cable Cut-off Wavelength λcc	≤1260nm

2-144 Core Single Jackets Mga Detalye sa ADSS Cable:

Ihap sa cable fiber		/	2~30	32~60	62~72	96	144
Istruktura		/	1+5	1+5	1+6	1+8	1+12
Estilo sa fiber		/	G.652D
Miyembro sa sentral nga kusog	materyal nga	mm	FRP
Miyembro sa sentral nga kusog	Diametro (kasagaran)	mm	1.5	1.5	2.1	2.1	2.1
Loose Tube	Materyal nga	mm	PBT
	Diametro (kasagaran)		1.8	2.1	2.1	2.1	2.1
	Gibag-on (average)		0.32	0.35	0.35	0.35	0.35
	Max fiber / loose tube		6	12	12	12	12
	Kolor sa mga tubo		Bug-os nga pag-ila sa kolor
	Sobra nga gitas-on sa fiber	%	0.7~0.8

Pagbatok sa tubig	Materyal nga	/	Cable jelly + water resistant layer
Non-metal nga pagpalig-on sa mga sangkap	Materyal nga	/	Aramid nga hilo
Panggawas nga sakoban	materyal nga	mm	MDPE
	Panggawas nga sakoban		1.8mm
Diametro sa kable (kasagaran)		mm	9.6	10.2	10.8	12.1	15
Timbang sa kable (Gibanabana)		kg/km	70	80	90	105	125
Cable Sectional nga dapit		mm2	72.38	81.72	91.61	115	176.7
Atenuation coefficient (Max)	1310nm	dB/km	0.35
	1550nm		0.21
Rated Tensile Strength(RTS)		kn	5.8
Max gitugot nga tensyon (MAT)		kn	2.2
Tinuig nga average operating tension (EDS)		kn	3.0
Modulus ni Young		kn/mm2	7.6
Coefficient sa pagpalapad sa kainit		10-6/℃	9.3
Pagbatok sa pagdugmok	Long term	N/100mm	1100
	Mubo nga termino		2200
Pagtugot sa Bent Radius	static	mm	15 sa OD
	dinamiko		20 sa OD
Temperatura	Sa dihang nagbutang	℃	-20~+60
	Pagtipig ug transportasyon		-40~+70
	nagdagan		-40~+70
Sakop sa aplikasyon	Angayan alang sa lebel sa boltahe ubos sa 110kV, gikusgon sa hangin ubos sa 25m/s, icing 5mm
Mga marka sa kable	Ngalan sa Kompanya ADSS-××B1-PE-100M DL/T 788-2001 ××××M Tuig (O sa hangyo sa kustomer)

Mubo nga sulat: Ang bahin ra sa ADSS cable ang gilista sa lamesa.Ang mga kable sa ADSS nga adunay ubang mga span mahimong mapangutana direkta gikan sa GL Fiber.
Ang mga detalye sa lamesa nakuha sa kondisyon nga wala’y kalainan sa gitas-on ug ang pag-install sag 1%.
Ang ihap sa fiber mao ang 2 ngadto sa 144. Ang pag-ila sa mga lanot nagsunod sa nasudnong sumbanan.
Kini nga datasheer mahimo lamang nga usa ka pag-usab, o usa ka suplemento sa kontrata.Palihog kontaka ang among mga tigbaligya alang sa mas detalyadong impormasyon.

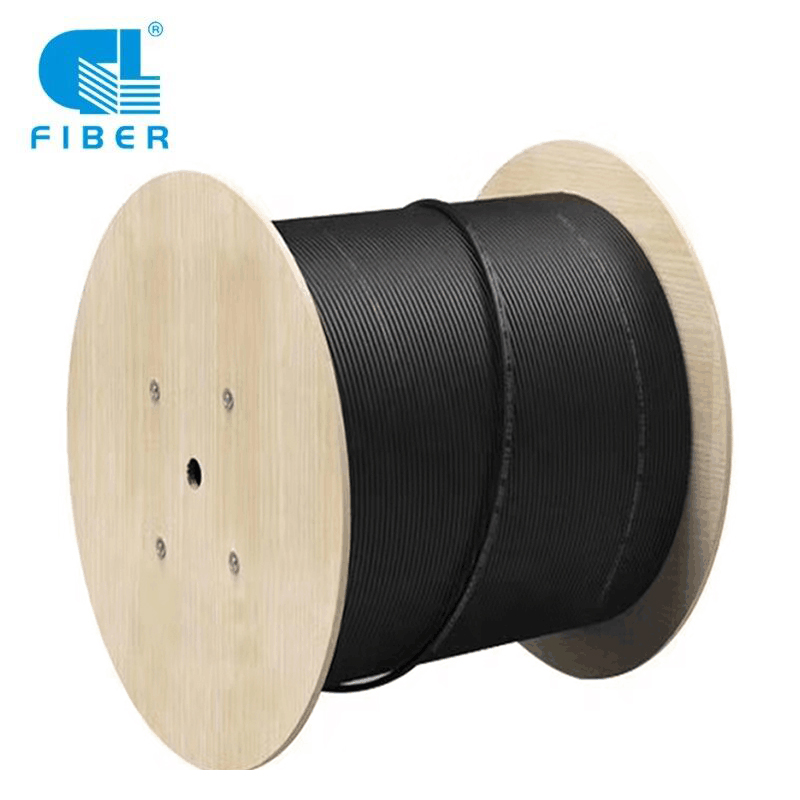

Pagputos nga Materyal:

Dili mabalik nga tambol nga kahoy.
Ang duha ka tumoy sa fiber optic nga mga kable lig-on nga gihigot sa tambol ug giselyohan sa usa ka mubu nga takup aron mapugngan ang pagsulod sa kaumog.
• Ang matag usa ka gitas-on sa kable i-reeled sa Fumigated Wooden Drum
• Gitabonan sa plastic buffer sheet
• Gisilyohan sa lig-on nga kahoy nga battens
• Labing menos 1 m sa sulod nga tumoy sa kable ang gitagana alang sa pagsulay.
• Drum gitas-on: Standard drum gitas-on mao ang 3,000m±2%;

Pag-imprinta sa kable:

Ang sunud-sunod nga numero sa gitas-on sa kable kinahanglan markahan sa gawas nga sakoban sa kable sa gilay-on nga 1meter ± 1%.

Ang mosunod nga impormasyon kinahanglang markahan sa gawas nga sakoban sa kable sa gilay-on nga mga 1 metros.

1. Cable type ug gidaghanon sa optical fiber
2. Ngalan sa tiggama
3. Bulan ug Tuig sa Paggama
4. Ang gitas-on sa kable

Gitas-on ug Pagputos	2KM	3 KM	4KM	5KM
Pagputos	kahoy nga tambol	kahoy nga tambol	kahoy nga tambol	kahoy nga tambol
Gidak-on	900750900MM	10006801000MM	10907501090MM	12907201290
Net nga gibug-aton	156KG	240KG	300KG	400KG
Gross nga gibug-aton	220KG	280KG	368KG	480KG

Mga komento: Ang reference cable diametro 10.0MM ug ang span 100M.Alang sa piho nga mga detalye, palihug pangutana sa departamento sa pagbaligya.

Pagmarka sa Drum:

Ang matag kilid sa matag kahoy nga tambol kinahanglang permanente nga markahan sa labing gamay nga 2.5 ~ 3 cm ang gitas-on nga letra nga adunay mosunod:

1. Ngalan ug logo sa paghimo
2. Ang gitas-on sa kable
3.Mga matang sa fiber cableug gidaghanon sa mga lanot,ug uban pa
4. Rollway
5. Gross ug net nga gibug-aton
