Super Mini geblaas kabel (2 ~ 24 cores)

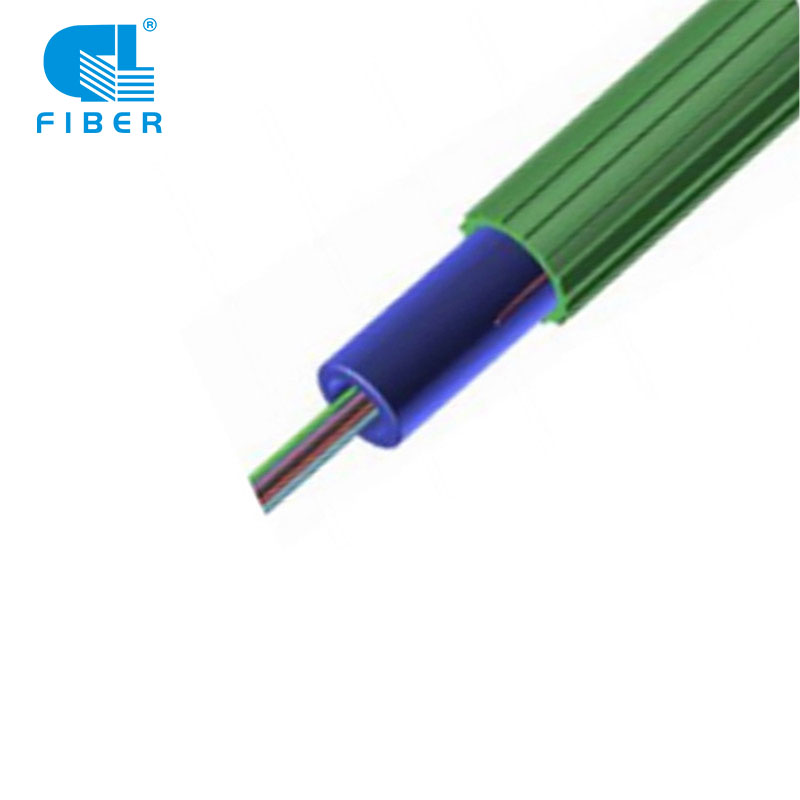

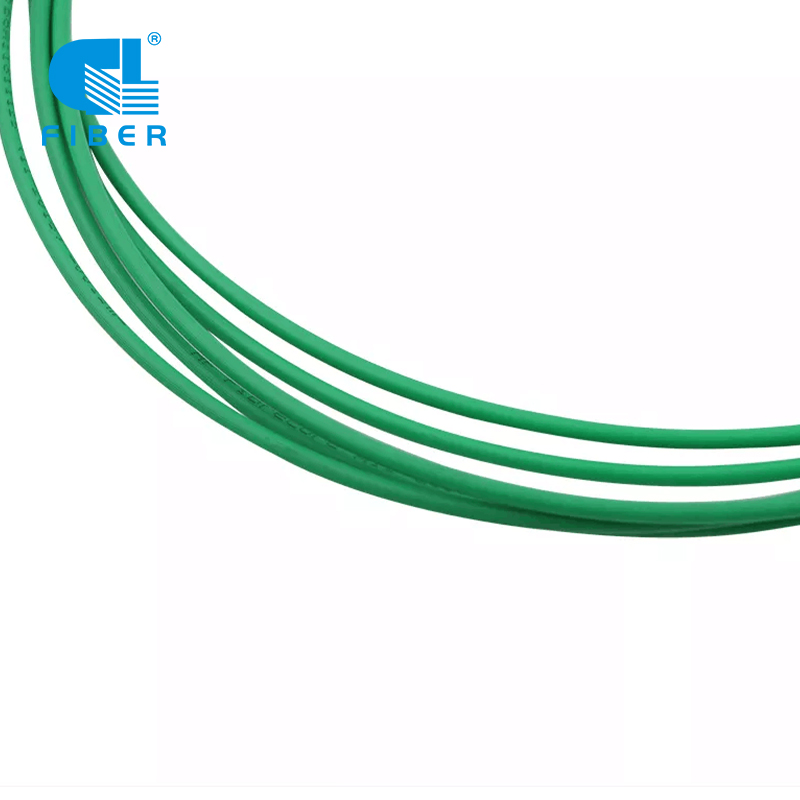

Air Blown Mini Cable (MINI) is 'n klein grootte, ligte gewig, verbeterde oppervlak buitenste skede vesel-eenheid wat ontwerp is om deur lugvloei in mikrobuisbundels te blaas.Die buitenste termoplastiese laag bied 'n hoë vlak van beskerming en uitstekende installasie-eienskappe.Dit word gewoonlik in FTTX toegepas.

Produk Naam:Optiese vesel-luggeblaasde kabel

Vesel:G652D: G652D, G657A1, G657A2 & multimodusvesel beskikbaar

Buite skede:PE skede materiaal

Gebruik lewe:20 Jaar





Beskrywing
Spesifikasie
Pakket & Versending
Fabriekskou
Laat jou terugvoer

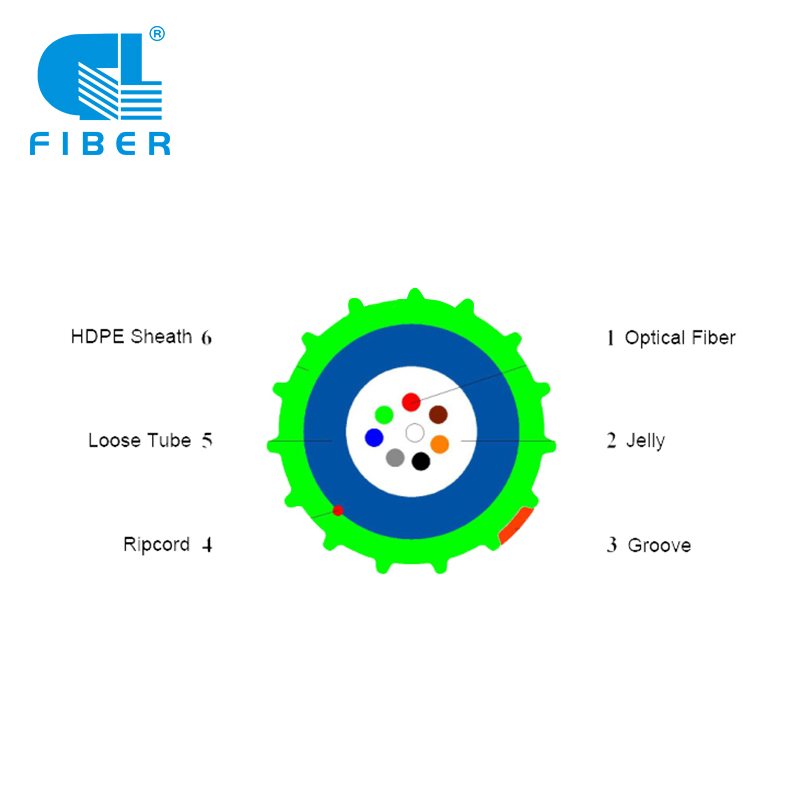

MINI TIPE

Kenmerk:

  • Klein deursnee
  • Maak kapitaal vry om netwerk en kliëntebasis uit te brei
  • Netwerkontwerp buigsaamheid
  • 5/3.5mm mikrobuis geskik
  • Maklik om op te gradeer
  • Groter blaasafstand
  • Vesel: G.G652D, G.657A1, G.657A2 & multimodusvesel

Standaarde:

  • Tensy anders gespesifiseer in hierdie spesifikasie, sal alle vereistes hoofsaaklik in ooreenstemming wees met die volgende standaardspesifikasies.
  • Optiese vesels :ITU-T G.652D
  • Optiese vesels: IEC 60793 B1.3
  • Kabels: IEC 60794

Spesifikasie:

Veseltelling
(F)
Nominale deursnee
(mm)
Nominale gewig
(kg/km)
Min.buig radius
(mm)
Temperatuur
(℃)
2 2.0±0.1 4 20 keer kabeldeursnee -30 tot +50
4 2.0±0.1 4
6 2,3±0,1 5
8 2,3±0,1 5
12 2,3±0,1 5
24 2,8±0,1 7.5

Blaastoets:

Veseltelling
(F)
Blaasmasjien Geskikte mikroduk
(mm)
Blaasdruk
(kroeg)
Blaasafstand
in 5/3.5 kanaal (m)
Blaasafstand
in 7/5.5 kanaal (m)
2 tot 12 PLUMETTAZ PR-140
MiniJet-400
5/3.5 of 7/5.5 13 800 1500
14 tot 24 5/3.5 of 7/5.5 500 1500

Meganiese prestasie:

Item Toetsmetode Toets resultate Gespesifiseerde waarde
Spanning prestasie   IEC 60794-1-2-E1   Optiese vesel spanning Bykomende verswakking Maks.Treksterkte =
Korttermyn Toelaatbare spanning
≈2×(Langtermyn toelaatbaar
Spanning)
Korttermyn: ≤0.3%
Langtermyn: ≤0.1%
Korttermyn: <0.1 dB,
omkeerbaar;
Langtermyn: ≤0,03 dB
Verpletter IEC 60794-1-2-E3 Korttermyn: <0.10 dB, omkeerbaar;
Langtermyn: ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
Kort termyn
drukkrag =600 N
Lang termyn
drukkrag =300 N
Herhaalde buiging IEC 60794-1-2-E6 Na toets, ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
R=20 buitenste Φ
Buiglas =15N
Buigtye =25
Torsie IEC 60794-1-2-E7 Na toets, ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
Torsiehoek=±180º
Torsielading =15N
Torsie tye =5
Kabelbuiging IEC 60794-1-2-E11A Na toets kan die optiese vesel nie gebreek word nie;
Die buitenste skede het geen sigbare kraak nie.
R=20 buitenste Φ
10 draaie
Siklustye =5
Alle optiese toetse het by 1550 nm voortgegaan

Omgewingsprestasie:

Item Toetsmetode Toets resultate
Temperatuur fietsry IEC 60794-1-2-F1 Toelaatbare bykomende verswakking (1550nm)
G.652B G.652D G.655
≤0.10 dB/km, omkeerbaar;
Water indringing Waterkolom: 1m, 1m kabel, Tydperk: 24 uur Geen waterlek deur die oop punt van kabel nie
Vul saamgestelde vloei 70 ℃, tydperk: 24 uur Geen saamgestelde vloei vanaf die kabel nie
Skryf jou boodskap hier en stuur dit vir ons

MINI TIPE

Kenmerk:

  • Klein deursnee
  • Maak kapitaal vry om netwerk en kliëntebasis uit te brei
  • Netwerkontwerp buigsaamheid
  • 5/3.5mm mikrobuis geskik
  • Maklik om op te gradeer
  • Groter blaasafstand
  • Vesel: G.G652D, G.657A1, G.657A2 & multimodusvesel

Standaarde:

  • Tensy anders gespesifiseer in hierdie spesifikasie, sal alle vereistes hoofsaaklik in ooreenstemming wees met die volgende standaardspesifikasies.
  • Optiese vesels :ITU-T G.652D
  • Optiese vesels: IEC 60793 B1.3
  • Kabels: IEC 60794

Spesifikasie:

Veseltelling
(F)
Nominale deursnee
(mm)
Nominale gewig
(kg/km)
Min.buig radius
(mm)
Temperatuur
(℃)
2 2.0±0.1 4 20 keer kabeldeursnee -30 tot +50
4 2.0±0.1 4
6 2,3±0,1 5
8 2,3±0,1 5
12 2,3±0,1 5
24 2,8±0,1 7.5

Blaastoets:

Veseltelling
(F)
Blaasmasjien Geskikte mikroduk
(mm)
Blaasdruk
(kroeg)
Blaasafstand
in 5/3.5 kanaal (m)
Blaasafstand
in 7/5.5 kanaal (m)
2 tot 12 PLUMETTAZ PR-140
MiniJet-400
5/3.5 of 7/5.5 13 800 1500
14 tot 24 5/3.5 of 7/5.5 500 1500

Meganiese prestasie:

Item Toetsmetode Toets resultate Gespesifiseerde waarde
Spanning prestasie   IEC 60794-1-2-E1   Optiese vesel spanning Bykomende verswakking Maks.Treksterkte =
Korttermyn Toelaatbare spanning
≈2×(Langtermyn toelaatbaar
Spanning)
Korttermyn: ≤0.3%
Langtermyn: ≤0.1%
Korttermyn: <0.1 dB,
omkeerbaar;
Langtermyn: ≤0,03 dB
Verpletter IEC 60794-1-2-E3 Korttermyn: <0.10 dB, omkeerbaar;
Langtermyn: ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
Kort termyn
drukkrag =600 N
Lang termyn
drukkrag =300 N
Herhaalde buiging IEC 60794-1-2-E6 Na toets, ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
R=20 buitenste Φ
Buiglas =15N
Buigtye =25
Torsie IEC 60794-1-2-E7 Na toets, ≤0.03 dB;
Die buitenste skede het geen sigbare kraak nie.
Torsiehoek=±180º
Torsielading =15N
Torsie tye =5
Kabelbuiging IEC 60794-1-2-E11A Na toets kan die optiese vesel nie gebreek word nie;
Die buitenste skede het geen sigbare kraak nie.
R=20 buitenste Φ
10 draaie
Siklustye =5
Alle optiese toetse het by 1550 nm voortgegaan

Omgewingsprestasie:

Item Toetsmetode Toets resultate
Temperatuur fietsry IEC 60794-1-2-F1 Toelaatbare bykomende verswakking (1550nm)
G.652B G.652D G.655
≤0.10 dB/km, omkeerbaar;
Water indringing Waterkolom: 1m, 1m kabel, Tydperk: 24 uur Geen waterlek deur die oop punt van kabel nie
Vul saamgestelde vloei 70 ℃, tydperk: 24 uur Geen saamgestelde vloei vanaf die kabel nie

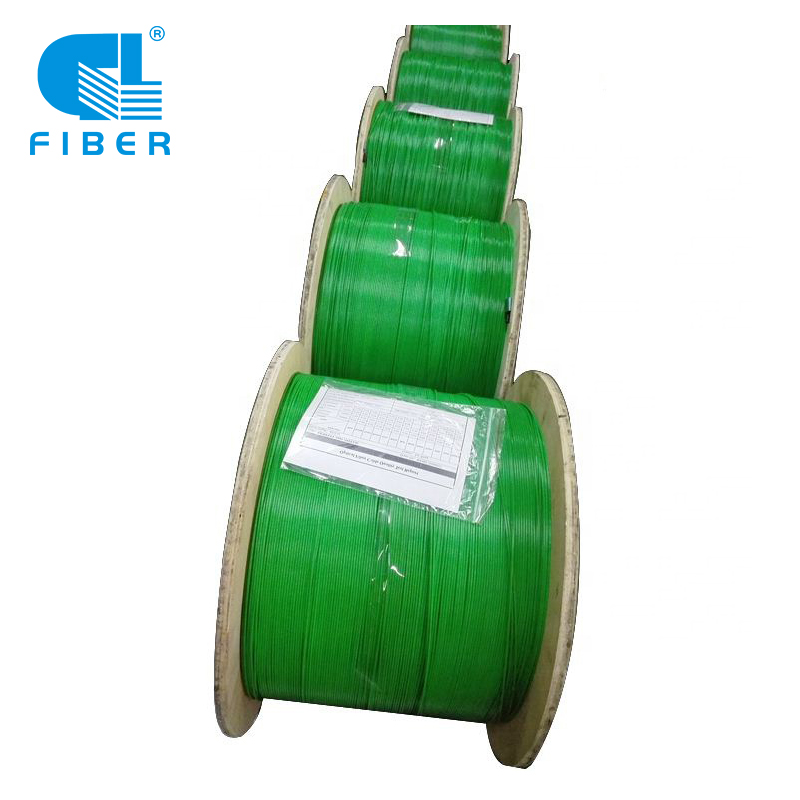

Verpakking en Merk

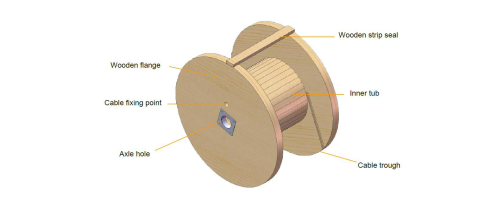

  • Elke enkele lengte kabel moet op 'n berookte houtdrom gerol word
  • Bedek met plastiekbuffervel
  • Verseël met sterk houtlatte
  • Minstens 1 m van die binnekant van die kabel sal gereserveer word vir toetsing.
  • Dromlengte: Standaard dromlengte is 3,000m±2%;soos vereis
  • 5.2 Drommerk (kan volgens die vereiste in die tegniese spesifikasie) Vervaardigernaam;
  • Vervaardigingsjaar en maand Rol-rigtingpyltjie;
  • Drom lengte;Bruto/netto gewig;

下载

Verpakking en aflewering:

20200408013209438

Optiese kabelfabriek

In 2004 het GL FIBER die fabriek gestig om optiese kabelprodukte te vervaardig, hoofsaaklik vir die vervaardiging van valkabel, optiese buitelugkabel, ens.

GL Fiber het nou 18 stelle kleurtoerusting, 10 stelle sekondêre plastiekbedekkingstoerusting, 15 stelle SZ-laagdraaitoerusting, 16 stelle omhulseltoerusting, 8 stelle FTTH-druppelkabelproduksietoerusting, 20 stelle OPGW optiese kabeltoerusting, en 1 parallelle toerusting En baie ander produksie-hulptoerusting.Op die oomblik bereik die jaarlikse produksiekapasiteit van optiese kabels 12 miljoen kern-km (gemiddelde daaglikse produksiekapasiteit van 45 000 kern-km en soorte kabels kan 1 500 km bereik).Ons fabrieke kan verskeie tipes optiese kabels binne en buite vervaardig (soos ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, luggeblaasde mikrokabel, ens.).die daaglikse produksiekapasiteit van gewone kabels kan 1500KM/dag bereik, die daaglikse produksiekapasiteit van valkabel kan maksimum bereik.1200km/dag, en die daaglikse produksiekapasiteit van OPGW kan 200KM/dag bereik.
