Ushbu sanab o'tilgan spetsifikatsiya sanoatda optik tolali kabelni etkazib berish uchun dizayn talablari va ishlash standartini qamrab oladi.Shuningdek, u optik, mexanik va geometrik xususiyatlarga ega GL premium dizaynlashtirilgan kabelni o'z ichiga oladi.
Ilova: O'zini qo'llab-quvvatlovchi antenna
Elyaf turi: G652d
Tolalar soni: 6-12 yadro
Standart: IEC 60794-4, IEC 60793, TIA/EIA 598 A
Strukturaviy dizayn:
Texnik xususiyatlari:
1)Noyob ekstruding texnologiyasi naychadagi tolalarni yaxshi moslashuvchanlik va egilish chidamliligi bilan ta'minlaydi
2)Noyob tolaning ortiqcha uzunligini nazorat qilish usuli kabelni mukammal mexanik va ekologik xususiyatlar bilan ta'minlaydi.

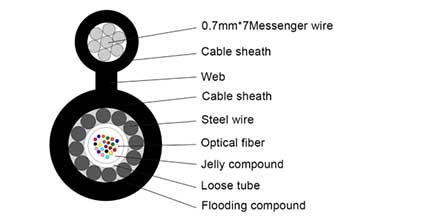

Qurilish:
1. Yagona rejimli tola
2. PBT bo'sh trubkasi
3. Jelly birikmasi
4. Po'lat sim Zirhli
5. 0,7MM*7 messenjer simi
6. HDPE qoplamasi
Kabelning texnik parametri:
| Elyaflar soni | 6 | 12 | |
| Elyaf turi | G652D | ||
| Maks.Bo'shashgan quvur yo'q | 1 | ||
| Har bir kolba uchun tola raqami | 6 | 12 | |
| Bo'shashgan trubka | Diametri(±0,06 mm) | 2,0 mm | |
|
| Material | PBT | |
|
| Qalinligi (±0,03 mm) | 0,32 mm | |
| Messenger simi | Diametri | 2,1 mm (0,7 mm * 7) | |
|
| Material | Galvanizli po'lat | |
| Zirhli | Diametri | 0,7 mm * 12 | |
|
| Material | Chelik sim | |
| Suvni blokirovka qilish turi | Suv toshqini birikmasi | ||
| Messenger tashqi qobig'i | Qalinligi (±0,2 mm) | 1,1-1,3 mm | |
|
| Material | HDPE | |
| Veb | Hajmi(±0,5 mm) | 3,0*2,0 mm | |
|
| Material | HDPE | |
| Kabelning tashqi qoplamasi | Qalinligi (±0,2 mm) | 1,6-1,8 mm | |
|
| Material | HDPE | |
| Kabel OD mm(±0,5 mm) Vt * H | 7*13,5 mm | ||
| Kabelning og'irligi kg/km | 108 | ||
| Zaiflash | 1310 nm | 0,35 dB/km | |
|
| 1550 nm | 0,21dB/km | |
| Ishlash harorati oralig'i | -40 d℃ + 70 gacha℃ | ||
| O'rnatish harorati oralig'i | -40℃ + 70 gacha℃ | ||
| Tashish va saqlash harorati oralig'i | -40℃ + 70 gacha℃ | ||
| Ruxsat etilgan kuchlanish yuki (N) | Qisqa muddatli: 3600 Uzoq muddatli: 1500 | ||
| Ezilish qarshiligi (/100 mm) | Qisqa muddatli: 1500 Uzoq muddatli: 600 | ||
| Minimal o'rnatish bükme radiusi | 20 x OD | ||
| Minimal operatsiya bükme radiusi | 10 x OD | ||

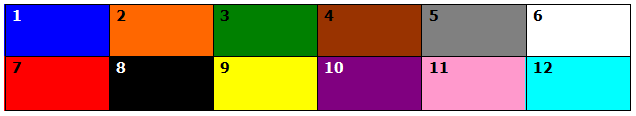

Optik tolali va bo'sh naycha rangi
№1 tola: Moviy №7 tola: qizil
№2 tola: apelsin №8 tola: qora (belgilangan tabiiy)
№3 tola: yashil №9 tola: Sariq
№4 tola: jigarrang №10 tola: binafsha rang
Elyaf #5: Kulrang №11 tola: Pushti
Elyaf #6: Oq №12 tola: Aqua
Elyaf #13: Moviy+P Elyaf #19: Qizil+P
Elyaf #14: Apelsin+P Elyaf #20: Tabiiy+P
Elyaf #15: Yashil+P Elyaf #21: Sariq+P
Elyaf #16: Jigarrang+P Elyaf #22: Binafsha+P
Elyaf #17: Kulrang+P Elyaf #23: Pushti+P
Elyaf #18: Oq+P Elyaf #24: Aqua+P
Spetsifikatsiyaoptik tolali:
| (element) | Birlik | Spetsifikatsiya | Spetsifikatsiya | Spetsifikatsiya | Spetsifikatsiya | |
| G. 657A1 | G. 657A2 | G. 652D | G. 655 | |||
| Rejim maydoni diametri | 1310 nm | mm | 8,6-9,5 ± 0,4 | 8,6-9,5 ± 0,4 | 9,2 ± 0,4 | 9,6± 0,4 mkm |
| Qoplama diametri | mm | 125,0 ± 0,7 | 125,0 ± 0,7 | 125,0 ± 1 | 125 ± 0,7 mkm | |
| Qoplamaning aylana bo'lmaganligi | % | £1,0 | £1,0 | £1,0 | £1,0 | |
| Yadro/qoplama konsentrikligi xatosi | mm | £ 0,5 | £ 0,5 | £ 0,5 | £ 0,5 | |
| Qoplama diametri | mm | 245 ± 5 | 245 ± 5 | 242 ± 7 | 242 ± 7 | |
| Qoplama/qoplama konsentrikligi xatosi | mm | £12 | £12 | £12 | £12 | |
| Kabelni kesish to'lqin uzunligi | nm | 1260 funt sterling | 1260 funt sterling | 1260 funt sterling | 1260 funt sterling | |
| Zaiflash koeffitsienti | 1310 nm | dB/km | £ 0,36 | £ 0,36 | £ 0,35 | £ 0,35 |
| 1550 nm | dB/km | £ 0,22 | £ 0,22 | £ 0,22 | £ 0,22 | |
| 10 ± 0,5 mm diametrli 1 burilish.Mandra | 1550 nm | dB/km | £ 0,75 | £ 0,5 | - | - |
| 10 ± 0,5 mm diametrli 1 burilish.Mandra | 1625 nm | dB/km | £1,5 | £1,0 | - | - |
| Stress darajasini isbotlash | kpsi | ≥100 | ≥100 | ≥100 | ≥100 | |
| (element) | Birlik | Spetsifikatsiya | Spetsifikatsiya | Spetsifikatsiya | Spetsifikatsiya | |
| OM1 | OM2 | OM3 | OM4 | |||
| Rejim maydoni diametri | 1310 nm | mm | 62,5±2,5 | 50±2,5 | 50±2,5 | 50±2,5 |
| 1550 nm | mm | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | |
| Qoplama diametri | mm | £1,0 | £1,0 | £1,0 | £1,0 | |
| Qoplamaning aylana bo'lmaganligi | % | £1,5 | £1,5 | £1,5 | £1,5 | |
| Yadro/qoplama konsentrikligi xatosi | mm | 245 ± 10 | 245 ± 10 | 245 ± 10 | 245 ± 10 | |
| Qoplama diametri | mm | £12 | £12 | £12 | £12 | |
| Qoplama/qoplama konsentrikligi xatosi | mm | ≥ 160 | ≥ 500 | ≥ 1500 | ≥ 3500 | |
| Kabelni kesish to'lqin uzunligi | nm | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| Zaiflash koeffitsienti | 1310 nm | dB/km | £3,5 | £3,5 | £3,5 | £3,5 |
| 1550 nm | dB/km | £1,5 | £1,5 | £1,5 | £1,5 | |
| Stress darajasini isbotlash | kpsi | ≥100 | ≥100 | ≥100 | ≥100 | |

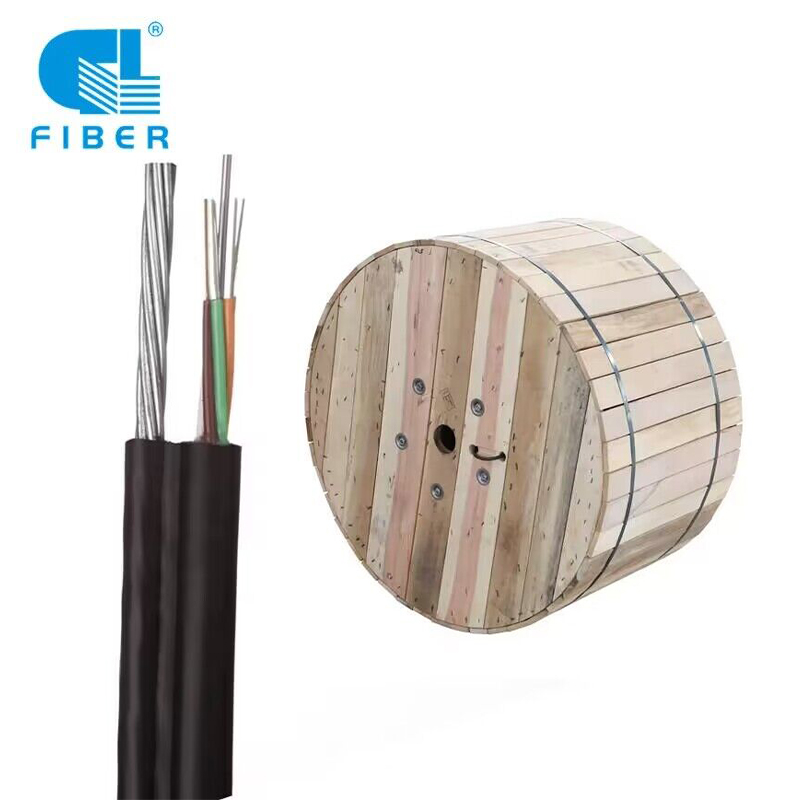

Qaytarib bo'lmaydigan yog'och baraban.
Optik tolali kabellarning ikkala uchi ham barabanga mahkam o'rnatiladi va namlikning kirib kelishiga yo'l qo'ymaslik uchun qisqaradigan qopqoq bilan yopiladi.
• Kabelning har bir uzunligi Fumigatsiyalangan yog'och barabanga o'ralishi kerak
• Plastik bufer varaq bilan qoplangan
• Kuchli yog'och battenslar bilan muhrlangan
• Sinov uchun kabelning kamida 1 m ichki uchi ajratiladi.
• Baraban uzunligi: standart tambur uzunligi 3，000m±2%;
Kabel uzunligining ketma-ket raqami kabelning tashqi qobig'ida 1 metr ± 1% oraliqda belgilanishi kerak.
Kabelning tashqi qobig'ida taxminan 1 metr oraliqda quyidagi ma'lumotlar belgilanishi kerak.
1. Kabel turi va optik tolalar soni
2. Ishlab chiqaruvchining nomi
3. Ishlab chiqarilgan oyi va yili
4. Kabel uzunligi
Baraban belgisi:
Har bir yog'och barabanning har bir tomoni doimiy ravishda kamida 2,5-3 sm balandlikdagi harflar bilan quyidagi belgilar bilan belgilanishi kerak:
1. Ishlab chiqarish nomi va logotipi
2. Kabel uzunligi
3.Elyaf kabel turlariva tolalar soni,va boshqalar
4. O'tish yo'li
5. Yalpi va sof vazn
Port:
Shanxay/Guanchjou/Shenchjen
| Miqdori (KM) | 1-300 | ≥300 |
| Taxminiy vaqt (kun) | 15 | Muzokara qilish uchun! |
Eslatma: Yuqoridagi kabi qadoqlash standarti va tafsilotlari taxmin qilingan va yakuniy o'lcham va vazn jo'natishdan oldin tasdiqlanishi kerak.
Izoh: Kabellar kartonga o'ralgan, bakelit va po'lat barabanga o'ralgan.Tashish paytida paketga shikast etkazmaslik va oson ishlov berish uchun to'g'ri vositalardan foydalanish kerak.Kabellar namlikdan himoyalangan, yuqori harorat va yong'in uchqunlaridan, haddan tashqari egilish va ezilishdan himoyalangan, mexanik kuchlanish va shikastlanishdan himoyalangan bo'lishi kerak.
<s

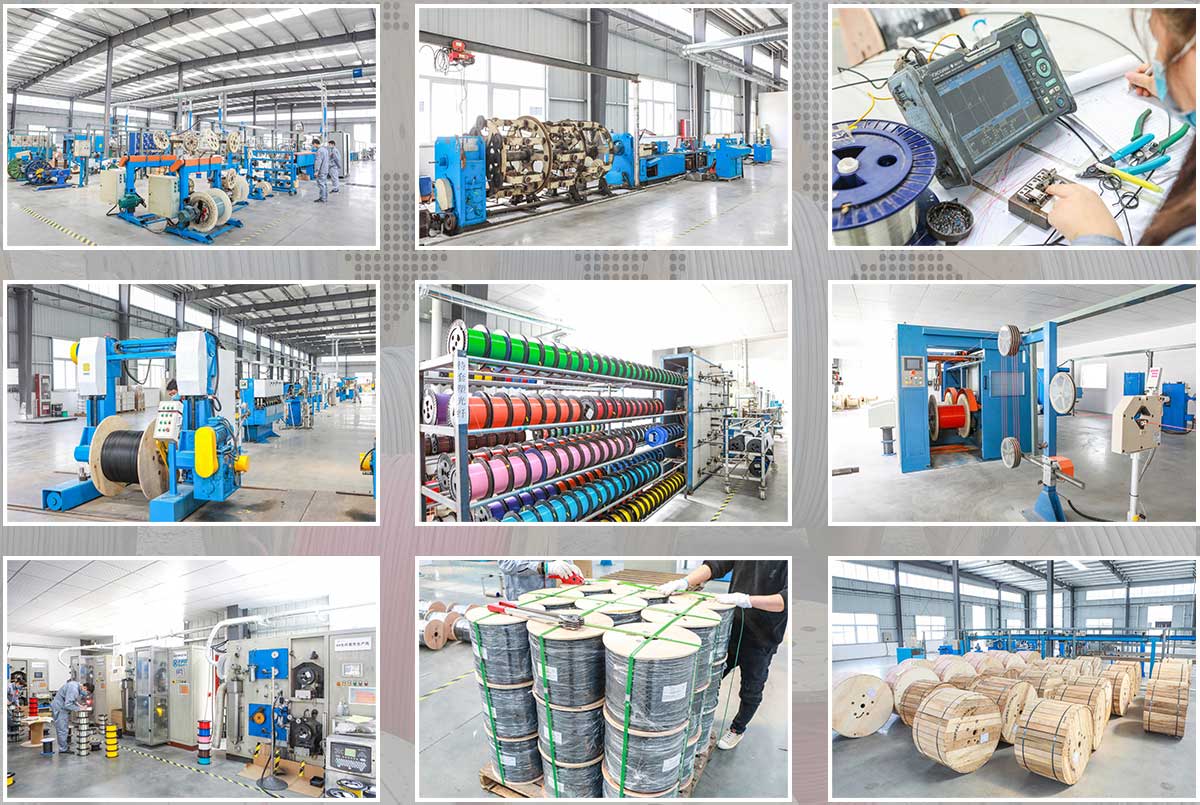

2004 yilda GL FIBER optik kabel mahsulotlarini ishlab chiqarish uchun zavodni tashkil etdi, asosan tomchi kabel, tashqi optik kabel va boshqalarni ishlab chiqaradi.
