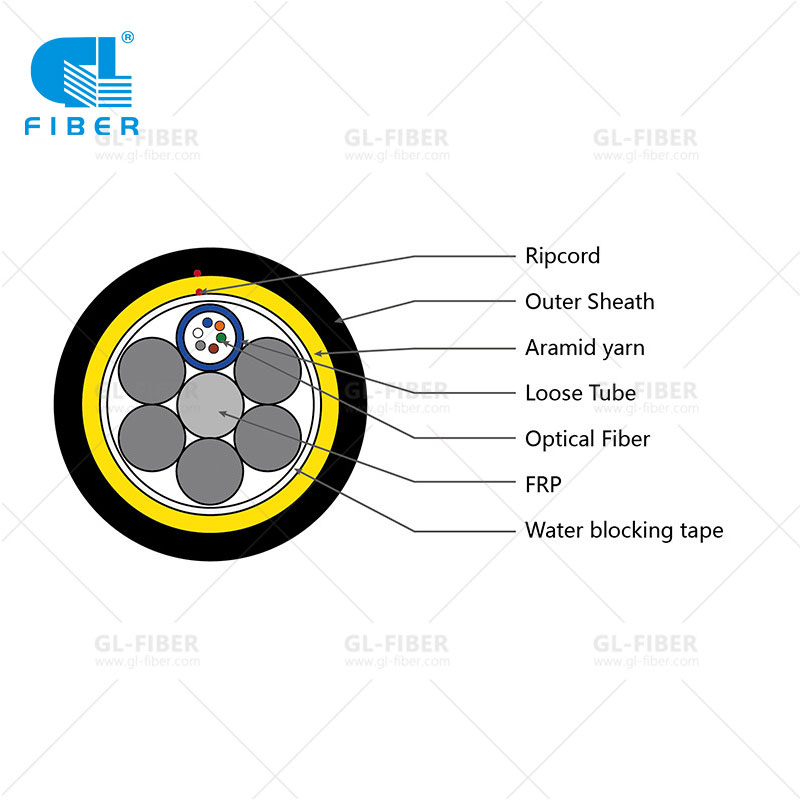

கட்டமைப்பு வடிவமைப்பு:
பிரதான அம்சம்:
1. மினி ஸ்பான்களுடன் கூடிய விநியோகம் மற்றும் உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன்களில் பயன்படுத்துவதற்கு ஏற்றது அல்லது தொலைத்தொடர்புக்கான சுய ஆதரவு நிறுவல்;
2. உயர் மின்னழுத்தத்திற்கு (≥35KV) ட்ராக்-எதிர்ப்பு வெளிப்புற ஜாக்கெட் கிடைக்கிறது;உயர் மின்னழுத்தத்திற்கு (≤35KV) HDPE வெளிப்புற ஜாக்கெட் கிடைக்கிறது
3. சிறந்த AT செயல்திறன்.AT ஜாக்கெட்டின் இயக்க புள்ளியில் அதிகபட்ச தூண்டல் 25kV ஐ எட்டும்.
4. ஜெல் நிரப்பப்பட்ட தாங்கல் குழாய்கள் SZ ட்ரான்டட்;
5. மின்சாரத்தை நிறுத்தாமல் நிறுவ முடியும்.
6. குறைந்த எடை மற்றும் சிறிய விட்டம் பனி மற்றும் காற்றினால் ஏற்படும் சுமை மற்றும் டவர்கள் மற்றும் பேக் ப்ராப்களில் உள்ள சுமைகளை குறைக்கிறது.
7. இழுவிசை வலிமை மற்றும் வெப்பநிலையின் நல்ல செயல்திறன்.
8. வடிவமைப்பு ஆயுட்காலம் 30 ஆண்டுகளுக்கு மேல்.
தரநிலைகள்:
GL டெக்னாலஜியின் ADSS ஃபைபர் ஆப்டிகல் கேபிள் IEC 60794-4, IEC 60793, TIA/EIA 598 A தரநிலைகளுடன் இணங்குகிறது.
GL ADSS ஆப்டிகல் ஃபைபர் கேபிளின் நன்மைகள்:
1.நல்ல அராமிட் நூல் சிறந்த இழுவிசை செயல்திறன் கொண்டது;
2.Fast டெலிவரி, 200km ADSS கேபிள் வழக்கமான உற்பத்தி நேரம் சுமார் 10 நாட்கள்;
3.அராமிடுக்கு பதிலாக கண்ணாடி நூலை பயன்படுத்தி கொறித்துண்ணிகளை தடுக்கலாம்.
நிறங்கள் -12 குரோமடோகிராபி:
Fiber ஒளியியல் பண்புகள்:
| G.652D | 50/125μm | 62.5/125μm | | |
| குறைப்பு (+20) | @850nm | | ≤3.0 dB/km | ≤3.0 dB/km |
| @1300nm | | ≤1.0 dB/km | ≤1.0 dB/km | |
| @1310nm | ≤0.36 dB/km | | | |
| @1550nm | ≤0.22 dB/km | | | |
| அலைவரிசை (வகுப்பு A) | @850nm | | ≥500 MHz·km | ≥200 MHz·km |
| @1300nm | | ≥1000 MHz·km | ≥600 MHz·km | |
| எண் துளை | | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |
| கேபிள் கட்-ஆஃப் அலைநீளம் λcc | ≤1260nm |
ADSS கேபிளின் வழக்கமான தொழில்நுட்ப அளவுரு:
| கேபிள் எண் | 6 |
| வடிவமைப்பு
(StrengthMember+Tube&Filler) | 1+5 |
| ஃபைபர் வகை | G.652D |
| மத்திய பலம் உறுப்பினர் | பொருள் | FRP |
| | விட்டம்
(± 0.05 மிமீ) | 1.5 |
| தளர்வான குழாய் | பொருள் | PBT |
| | விட்டம்
(± 0.05 மிமீ) | 2.1 |
| | தடிமன்
(± 0.03மிமீ) | 0.35 |
| | MAX.NO./per | 6 |
| நிரப்பு கயிறு | பொருள் | PE |
| | விட்டம்
(± 0.05 மிமீ) | 1.8 |
| | இல்லை. | 4 |
| நீர் தடுக்கும் அடுக்கு | பொருள் | வெள்ள வளாகம் |
| கூடுதல் வலிமை உறுப்பினர் | பொருள் | அராமிட் நூல் |
| வெளிப்புற உறை | பொருள் | எம்.டி.பி.இ |
| | தடிமன் | 1.8 (பெயரளவு) |
| | நிறம் | கருப்பு. |
| கேபிள் விட்டம்(±0.2மிமீ) | 9.6 |
| கேபிள் எடை (±10.0கிலோ/கிமீ) | 78 |
| கேபிள் உடைக்கும் வலிமை (RTS) | 5.8Kn |
| வேலை பதற்றம் (MAT) | 2.2Kn |
| நசுக்க எதிர்ப்பு | குறுகிய காலம் | 2200 |
| | நீண்ட கால | 1100 |
| குறைந்தபட்சம்வளைக்கும் ஆரம் | டென்ஷன் இல்லாமல் | 10.0×கேபிள் -φ |
| | அதிகபட்ச பதற்றத்தின் கீழ் | 20.0×கேபிள் -φ |
| வெப்பநிலை வரம்பு
(℃) | நிறுவல் | -20~+60 |
| | போக்குவரத்து மற்றும் சேமிப்பு | -40~+70 |
| | ஆபரேஷன் | -40~+70 |
குறிப்புகள்:
கேபிள் வடிவமைப்பு மற்றும் விலைக் கணக்கீட்டிற்கான விவரத் தேவைகள் எங்களுக்கு அனுப்பப்பட வேண்டும்.பின்வரும் தேவைகள் அவசியம்:
A, பவர் டிரான்ஸ்மிஷன் லைன் மின்னழுத்த நிலை
பி, ஃபைபர் எண்ணிக்கை
C, Span அல்லது இழுவிசை வலிமை
டி, வானிலை நிலைமைகள்
உங்கள் ஃபைபர் ஆப்டிக் கேபிளின் தரம் மற்றும் செயல்திறனை உறுதி செய்வது எப்படி?
மூலப்பொருள் முதல் பூச்சு தயாரிப்புகள் வரை தயாரிப்புகளின் தரத்தைக் கட்டுப்படுத்துகிறோம்சோதனை தரத்தின்படி முடிக்கப்பட்ட தயாரிப்புகளை நாங்கள் சோதிக்கிறோம்.பல்வேறு தொழில்முறை ஆப்டிகல் மற்றும் கம்யூனிகேஷன் தயாரிப்பு நிறுவனத்தால் அங்கீகரிக்கப்பட்ட, GL அதன் சொந்த ஆய்வகம் மற்றும் சோதனை மையத்தில் பல்வேறு உள் சோதனைகளையும் நடத்துகிறது.சீன அரசின் தர மேற்பார்வை மற்றும் ஆப்டிகல் கம்யூனிகேஷன் தயாரிப்புகளின் ஆய்வு மையம் (QSICO) உடன் சிறப்பு ஏற்பாட்டுடன் நாங்கள் சோதனை நடத்துகிறோம்.
தரக் கட்டுப்பாடு - சோதனை உபகரணங்கள் மற்றும் தரநிலை:
பின்னூட்டம்:In order to meet the world’s highest quality standards, we continuously monitor feedback from our customers. For comments and suggestions, please, contact us, Email: [email protected].
