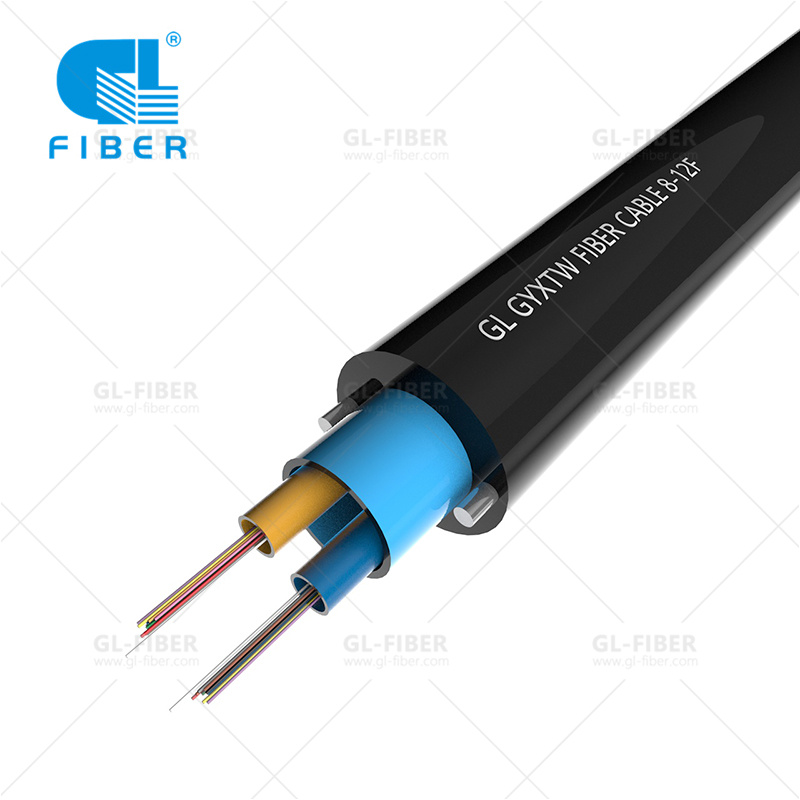

GYXTW Jaket Tunggal Kabel Amored Tunggal 8-12 Teras

Kabel GYXTW, gentian mod tunggal/multimode diletakkan dalam tiub longgar, yang diperbuat daripada bahan plastik modulus tinggi dan diisi dengan sebatian pengisian.PSP digunakan secara membujur di sekeliling tiub longgar, dan bahan penyekat air diagihkan ke celahan antara mereka untuk menjamin kekompakan dan prestasi menyekat air membujur.Dua wayar keluli selari diletakkan pada kedua-dua belah teras kabel manakala sarung PE tersemperit di atasnya.

Butiran produk:

Nama Produk: Kabel Udara Saluran Luar GYXTW;
Sarung Luar: PE,HDPE,MDPE,LSZH
Berperisai: Pita Keluli+Dawai Keluli Selari
Jenis Gentian: Singlemode,multimode,om2,om3
Kiraan Gentian: 8-12 Teras

GYXTW Single Jacket Single Amored Cable 8 12 Core mempunyai kekuatan tegangan tinggi dan fleksibiliti dalam saiz kabel padat.Pada masa yang sama, ia menyediakan penghantaran optik yang sangat baik dan prestasi fizikal.

GL memastikan tahap kualiti yang berterusan dalam produk kabel kami melalui beberapa program kawalan kualiti termasuk ISO 9001. Kedua-dua ujian kelayakan awal dan berkala dilakukan untuk memastikan prestasi dan ketahanan kabel dalam persekitaran lapangan.

Hantar e-mel kepada kami Buka Whats App

Penerangan

Spesifikasi

Pakej & Penghantaran

Pertunjukan Kilang

Tinggalkan Maklum Balas Anda

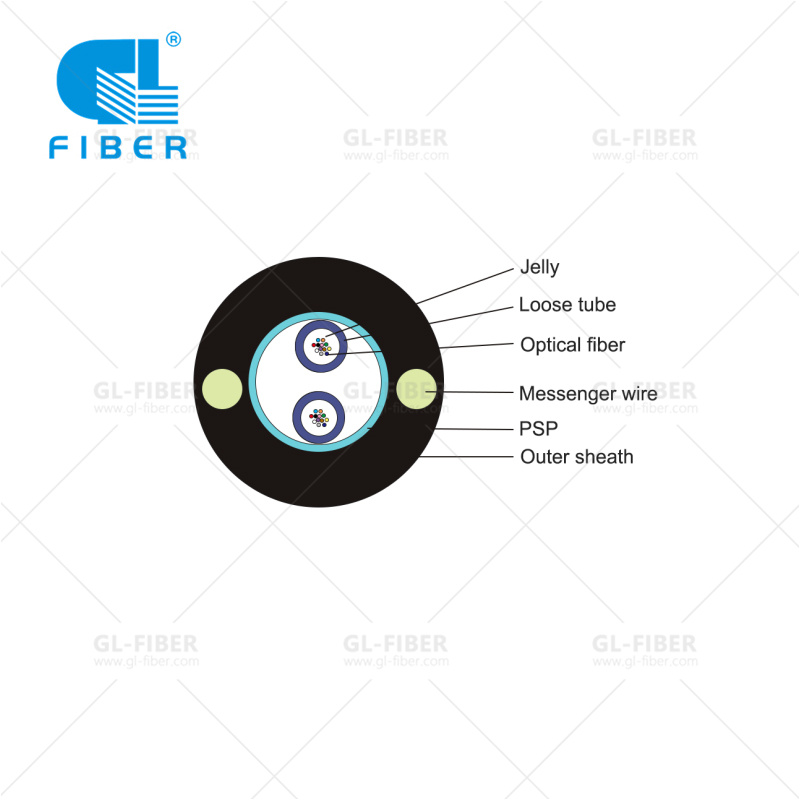

Reka Bentuk Struktur

Permohonan

Udara/Saluran/Luar

Ciri
1. Prestasi mekanikal dan suhu yang sangat baik dijamin oleh gentian berlebihan yang tepat yang dipinjamkan.
2. Perlindungan kritikal kepada gentian, berdasarkan rintangan hidrolisis yang sangat baik.
3. Rintangan penghancuran dan fleksibiliti yang sangat baik.
4. PSP meningkatkan rintangan remuk kabel, rintangan hentaman dan kalis lembapan.
5. Dua wayar keluli selari memastikan kekuatan tegangan.6. Pencegahan ultraungu yang sangat baik dengan sarung PE, diameter kecil, ringan dan keramahan pemasangan.

Kemarahan Suhu

Beroperasi :-40℃ hingga +70℃ Penyimpanan :-40℃ hingga +70℃

Piawaian

Mematuhi standard YD/T 769-2010

Ciri-ciri teknikal

1)Teknologi penyemperitan unik menyediakan gentian dalam tiub dengan fleksibiliti yang baik dan ketahanan lenturan

2)Kaedah kawalan lebihan panjang gentian unik menyediakan kabel dengan sifat mekanikal dan persekitaran yang sangat baik. Pengisian bahan penyekat air berbilang menyediakan fungsi penyekat air dwi

B1.3(G652D) gentian mod tunggal

Spesifikasi Optik
Pelemahan (dB/km)	@1310nm	≤0.36db/km
	@1383nm (selepas penuaan hidrogen)	≤0.32db/km
	@1550nm	≤0.22db/km
	@1625nm	≤0.24db/km
Penyerakan	@1285nm~1340nm	-3.0~3.0ps/(nm*km)
	@1550nm	≤18ps/(nm*km)
	@1625nm	≤22ps/(nm*km)
Panjang gelombang Serakan Sifar		1300~1324nm
Cerun Serakan Sifar		≤0.092ps/(nm²*km)
Diameter medan mod @ 1310nm		9.2±0.4μm
Diameter medan mod @ 1550nm		10.4±0.8μm
PMD	Maks.nilai untuk gentian pada gelendong	0.2ps/km 1/2
	Maks.Nilai direka bentuk untuk pautan	0.08ps/km 1/2
Panjang gelombang pemotongan kabel,λ cc		≤1260nm
Indeks kumpulan berkesan(Neff)@1310nm		1.4675
Indeks kumpulan berkesan(Neff)@1550nm		1.4680
Kehilangan lenturan makro(Φ60mm,100 pusingan)@1550nm		≤0.05db
Ciri taburan belakang(@1310nm&1550nm)
Ketakselanjaran titik			≤0.05db
Keseragaman pengecilan			≤0.05db/km
Perbezaan pekali pengecilan untuk pengukuran dua arah			≤0.05db/km
Ciri-ciri geometri
Diameter pelapisan			125±1μm
Pelapisan bukan pekeliling			≤1%
Ralat ketumpuan teras/pelapisan			≤0.4μm
Diameter gentian dengan salutan (tidak berwarna)			245±5μm
Ralat ketumpuan pelapisan/salutan			≤12.0μm
Keriting			≥4m
Ciri mekanikal
Ujian bukti			0.69GPa
Daya jalur salutan (nilai biasa)			1.4N
Parameter kerentanan kakisan tegasan dinamik (nilai biasa)			≥20
Ciri-ciri alam sekitar(@1310nm&1550nm)
Pengecilan akibat suhu (-60 ~ + 85 ℃)			≤0.5dB/km
Pengecilan akibat haba kering (85±2 ℃, 30 hari)			≤0.5dB/km
Pengecilan akibat rendaman air (23±2 ℃, 30 hari)			≤0.5dB/km
Pengecilan akibat haba lembap (85±2 ℃, RH85%, 30 hari)			≤0.5dB/km

Parameter Teknikal Kabel Gentian GYXTW

Nombor Gentian	8	12
Nombor gentian setiap tiub	4	6
Bilangan tiub longgar	2	2
Diameter tiub longgar	1.8mm
Material tiub longgar	PBT polybutylece terephthalate
Gel diisi dalam tiub longgar	ya
Wayar penghantar	2X1.0mm
Kabel OD	9.0mm
Julat suhu operasi	-40 darjah C hingga + 70 darjah C
Julat suhu pemasangan	-20 ℃ hingga + 60 ℃
Julat suhu pengangkutan dan penyimpanan	-40 ℃ hingga + 70 ℃
Daya tegangan(N)	Jangka pendek 1500N Jangka panjang 1000N
Jejari lentur pemasangan minimum	20 x OD
Jejari lentur operasi minimum	10 x OD

Tulis mesej anda di sini dan hantarkan kepada kami

Reka Bentuk Struktur

Permohonan

Udara/Saluran/Luar

Kemarahan Suhu

Beroperasi :-40℃ hingga +70℃ Penyimpanan :-40℃ hingga +70℃

Piawaian

Mematuhi standard YD/T 769-2010

Ciri-ciri teknikal

1) Teknologi penyemperitan unik menyediakan gentian dalam tiub dengan fleksibiliti yang baik dan ketahanan lenturan

2) Kaedah kawalan panjang berlebihan gentian yang unik menyediakan kabel dengan sifat mekanikal dan alam sekitar yang sangat baik. Pengisian bahan penyekat air berbilang menyediakan fungsi penyekat air dwi

B1.3(G652D) gentian mod tunggal

Spesifikasi Optik
Pelemahan (dB/km)	@1310nm	≤0.36db/km
	@1383nm (selepas penuaan hidrogen)	≤0.32db/km
	@1550nm	≤0.22db/km
	@1625nm	≤0.24db/km
Penyerakan	@1285nm~1340nm	-3.0~3.0ps/(nm*km)
	@1550nm	≤18ps/(nm*km)
	@1625nm	≤22ps/(nm*km)
Panjang gelombang Serakan Sifar		1300~1324nm
Cerun Serakan Sifar		≤0.092ps/(nm²*km)
Diameter medan mod @ 1310nm		9.2±0.4μm
Diameter medan mod @ 1550nm		10.4±0.8μm
PMD	Maks.nilai untuk gentian pada gelendong	0.2ps/km 1/2
	Maks.Nilai direka bentuk untuk pautan	0.08ps/km 1/2
Panjang gelombang pemotongan kabel,λ cc		≤1260nm
Indeks kumpulan berkesan(Neff)@1310nm		1.4675
Indeks kumpulan berkesan(Neff)@1550nm		1.4680
Kehilangan lenturan makro(Φ60mm,100 pusingan)@1550nm		≤0.05db
Ciri taburan belakang(@1310nm&1550nm)
Ketakselanjaran titik			≤0.05db
Keseragaman pengecilan			≤0.05db/km
Perbezaan pekali pengecilan untuk pengukuran dua arah			≤0.05db/km
Ciri-ciri geometri
Diameter pelapisan			125±1μm
Pelapisan bukan pekeliling			≤1%
Ralat ketumpuan teras/pelapisan			≤0.4μm
Diameter gentian dengan salutan (tidak berwarna)			245±5μm
Ralat ketumpuan pelapisan/salutan			≤12.0μm
Keriting			≥4m
Ciri mekanikal
Ujian bukti			0.69GPa
Daya jalur salutan (nilai biasa)			1.4N
Parameter kerentanan kakisan tegasan dinamik (nilai biasa)			≥20
Ciri-ciri alam sekitar(@1310nm&1550nm)
Pengecilan akibat suhu (-60 ~ + 85 ℃)			≤0.5dB/km
Pengecilan akibat haba kering (85±2 ℃, 30 hari)			≤0.5dB/km
Pengecilan akibat rendaman air (23±2 ℃, 30 hari)			≤0.5dB/km
Pengecilan akibat haba lembap (85±2 ℃, RH85%, 30 hari)			≤0.5dB/km

Parameter Teknikal Kabel Gentian GYXTW

Nombor Gentian	8	12
Nombor gentian setiap tiub	4	6
Bilangan tiub longgar	2	2
Diameter tiub longgar	1.8mm
Material tiub longgar	PBT polybutylece terephthalate
Gel diisi dalam tiub longgar	ya
Wayar penghantar	2X1.0mm
Kabel OD	9.0mm
Julat suhu operasi	-40 darjah C hingga + 70 darjah C
Julat suhu pemasangan	-20 ℃ hingga + 60 ℃
Julat suhu pengangkutan dan penyimpanan	-40 ℃ hingga + 70 ℃
Daya tegangan(N)	Jangka pendek 1500N Jangka panjang 1000N
Jejari lentur pemasangan minimum	20 x OD
Jejari lentur operasi minimum	10 x OD

Bahan pembungkusan:

Drum kayu yang tidak boleh dipulangkan.
Kedua-dua hujung kabel gentian optik diikat dengan selamat pada dram dan dimeterai dengan penutup yang boleh mengecut untuk mengelakkan kemasukan lembapan.
• Setiap satu panjang kabel hendaklah digulung pada Drum Kayu Berasaskan
• Ditutup dengan kepingan plastik penimbal
• Dimeterai oleh kayu kayu yang kuat
• Sekurang-kurangnya 1 m hujung dalam kabel akan dikhaskan untuk ujian.
• Panjang gendang: Panjang gendang standard ialah 3,000m±2%;

Percetakan kabel:

Nombor jujukan panjang kabel hendaklah ditanda pada sarung luar kabel pada selang 1meter ± 1%.

Maklumat berikut hendaklah ditanda pada sarung luar kabel pada jarak kira-kira 1 meter.

1. Jenis kabel dan bilangan gentian optik
2. Nama pengilang
3. Bulan dan Tahun Pembuatan
4. Panjang kabel

Penandaan gendang:

Setiap sisi setiap dram kayu hendaklah ditandakan secara kekal dengan huruf minimum 2.5~3 cm tinggi dengan yang berikut:

1. Nama pembuatan dan logo
2. Panjang kabel
3.Jenis kabel gentiandan bilangan gentian,dan lain-lain
4. Laluan gulung
5. Berat kasar dan bersih

Catatan: Kabel dibungkus dalam kadbod, digulung pada Bakelite & dram keluli.Semasa pengangkutan, alat yang betul harus digunakan untuk mengelak daripada merosakkan bungkusan dan mengendalikannya dengan mudah.Kabel harus dilindungi daripada lembapan, dijauhkan daripada suhu tinggi dan percikan api, dilindungi daripada lenturan dan penghancuran berlebihan, dilindungi daripada tekanan dan kerosakan mekanikal.

Kilang Kabel Optik

Pada tahun 2004, GL FIBER menubuhkan kilang untuk menghasilkan produk kabel optik, terutamanya menghasilkan kabel drop, kabel optik luar, dll.

GL Fiber kini mempunyai 18 set peralatan mewarna, 10 set peralatan salutan plastik sekunder, 15 set peralatan memutar lapisan SZ, 16 set peralatan sarung, 8 set peralatan pengeluaran kabel drop FTTH, 20 set peralatan kabel optik OPGW, dan 1 peralatan selari Dan banyak peralatan tambahan pengeluaran lain.Pada masa ini, kapasiti pengeluaran tahunan kabel optik mencapai 12 juta teras km (purata kapasiti pengeluaran harian sebanyak 45,000 km teras dan jenis kabel boleh mencapai 1,500 km).Kilang kami boleh menghasilkan pelbagai jenis kabel optik dalaman dan luaran (seperti ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, kabel mikro yang ditiup udara, dll.).kapasiti pengeluaran harian kabel biasa boleh mencapai 1500KM/hari, kapasiti pengeluaran harian kabel jatuh boleh mencapai maks.1200km/hari, dan kapasiti pengeluaran harian OPGW boleh mencapai 200KM/hari.
