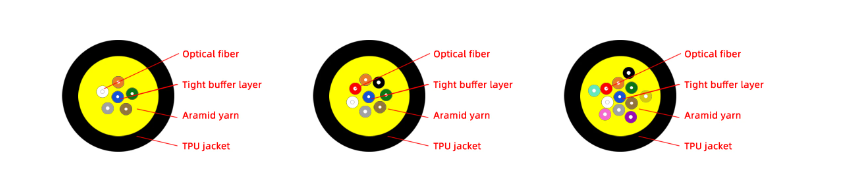

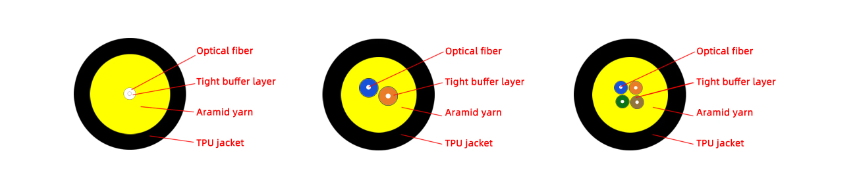

GJFJU (TPU) дөңгелек түсіру кабелі (3,0 мм) беріктік элементі ретінде арамид жіптерімен қоршалған ф900 мкм тығыз буферлік талшықтардан жасалған, TPU немесе LSZH сыртқы қабықшасымен жабылған, тығыз буфер диаметрі мм.0,9±0,05.
Модель нөмірі: GJFJU-1B6 (3.0)
Өнімдердің атауы: 3.0 TPU Round Drop Cable
Талшық түрі: G.657A1, G.657A2, G.657B3
Кабель диаметрі: 3,0 мм ± 0,1
♦Арамид жіптері бар оптикалық кабель
♦Тұтынушыға қосылу үшін
♦Толық диэлектрлік кабель
♦Соңғы миль қосылымы
♦LAN және FTTX желілері
♦Тарату желісі
♦ODF қосылымдары
♦Үй ішіндегі OLT қосылымы
♦G.657B3оптикалық талшық
♦ Отқа төзімді TPU қаптамасы
| Талшық түрі | Кабельсіз талшықтар үшін максималды әлсіреу | |||||
| 1310 нм | 1383 нм | 1490 нм | 1550 нм | 1625 нм | ||
| G.657A1 | G.652D стандартымен толық үйлесімді майысқан сезімтал талшық, иілу радиусы 10-15 мм | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| G.657A2 | G.652D стандартымен толық үйлесімді, иілу радиусы 7,5 мм иілуге сезімтал емес талшық | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| G.657B3 | G.652D стандартымен толық үйлесімді, иілу радиусы 5 мм иілуге сезімтал емес талшық | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| Элемент | Сипаттама | |
| Тығыз буферлі талшық | Талшықтардың саны | 1-24FO |
|
| Талшық түрі | G.657A1,G.657A1/2,G.657B3 |
|
| Талшық түсі | Табиғи |
|
| Диаметрі | 0,9 мм |
|
| Тығыз буфер түсі | Көк немесе теңшелген түс |
|
| Материал | LSZH |
| Күш мүшесі | Материал | Арамид иірілген жіп |
| Сыртқы қабық | Материал | TPU / LSZH |
|
| Түс | Қара |
|
| Қалыңдық | 0,7~0,8мм |
|
| Диаметрі | 3,0±0,1мм |
| Созылу беріктігі ұзақ/қысқа мерзімді | 1000/400 Н | |
| Ұзақ/қысқа мерзімді соққыға төзімділік | 2200/1000 N/100мм | |
| Иілу радиусы динамикалық/статикалық | 20/10 D (D= кабель диаметрі) | |
| Жұмыс температурасы | -30~+70℃ | |
♦Арамид жіптері бар оптикалық кабель
♦Тұтынушыға қосылу үшін
♦Толық диэлектрлік кабель
♦Соңғы миль қосылымы
♦LAN және FTTX желілері
♦Тарату желісі
♦ODF қосылымдары
♦Үй ішіндегі OLT қосылымы
♦G.657B3оптикалық талшық
♦ Отқа төзімді TPU қаптамасы
| Талшық түрі | Кабельсіз талшықтар үшін максималды әлсіреу | |||||
| 1310 нм | 1383 нм | 1490 нм | 1550 нм | 1625 нм | ||
| G.657A1 | G.652D стандартымен толық үйлесімді майысқан сезімтал талшық, иілу радиусы 10-15 мм | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| G.657A2 | G.652D стандартымен толық үйлесімді, иілу радиусы 7,5 мм иілуге сезімтал емес талшық | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| G.657B3 | G.652D стандартымен толық үйлесімді, иілу радиусы 5 мм иілуге сезімтал емес талшық | ≤0,35 | ≤0,35 | ≤0,24 | ≤0,20 | ≤0,23 |
| Элемент | Сипаттама | |
| Тығыз буферлі талшық | Талшықтардың саны | 1-24FO |
|
| Талшық түрі | G.657A1,G.657A1/2,G.657B3 |
|
| Талшық түсі | Табиғи |
|
| Диаметрі | 0,9 мм |
|
| Тығыз буфер түсі | Көк немесе теңшелген түс |
|
| Материал | LSZH |
| Күш мүшесі | Материал | Арамид иірілген жіп |
| Сыртқы қабық | Материал | TPU / LSZH |
|
| Түс | Қара |
|
| Қалыңдық | 0,7~0,8мм |
|
| Диаметрі | 3,0±0,1мм |
| Созылу беріктігі ұзақ/қысқа мерзімді | 1000/400 Н | |
| Ұзақ/қысқа мерзімді соққыға төзімділік | 2200/1000 N/100мм | |
| Иілу радиусы динамикалық/статикалық | 20/10 D (D= кабель диаметрі) | |
| Жұмыс температурасы | -30~+70℃ | |
Қайтарылмайтын ағаш барабан.
Талшықты-оптикалық кабельдердің екі ұшы да барабанға мықтап бекітіліп, ылғалдың енуіне жол бермеу үшін шөгілетін қақпақпен тығыздалған.
• Кабельдің әрбір ұзындығы фумигацияланған ағаш барабанға оралуы керек
• Пластикалық буферлік парақпен жабылған
• Күшті ағаш маталармен тығыздалған
• Сынақ үшін кабельдің кем дегенде 1 м ішкі ұшы сақталады.
• Барабан ұзындығы: Стандартты барабан ұзындығы 3，000м±2%;
Кабель ұзындығының реттік нөмірі кабельдің сыртқы қабығында 1 метр ± 1% аралықпен белгіленуі керек.
Кабельдің сыртқы қабығында шамамен 1 метр аралықта келесі ақпарат белгіленуі керек.
1. Кабель түрі және оптикалық талшық саны
2. Өндірушінің атауы
3. Өндірілген айы мен жылы
4. Кабель ұзындығы
Әрбір ағаш барабанның әрбір жағы тұрақты түрде кемінде 2,5-3 см биіктіктегі әріптермен келесідей белгіленуі керек:
1. Өндіріс атауы мен логотипі
2. Кабель ұзындығы
3. Талшықты кабель түрлері мен талшықтардың саны және т.б
4. Айналмалы жол
5. Жалпы және таза салмақ
Порт:
Шанхай/Гуанчжоу/Шэньчжэнь
| Саны (КМ) | 1-300 | ≥300 |
| Болжалды уақыт (күндер) | 15 | Келісуге болады! |
Пакет FTTHТүсіруКабель | ||||
| No | Элемент | Индекс | ||
| OutесікТүсіруКабель | ІшкіТүсіруКабель | Тегіс тамшыКабель | ||
| 1 | Ұзындығы және қаптамасы | 1000м/фанера катушкасы | 1000м/фанера катушкасы | 1000м/фанера катушкасы |
| 2 | Фанер катушкасының өлшемі | 250×110×190мм | 250×110×190мм | 300×110×230мм |
| 3 | Картон өлшемі | 260×260×210мм | 260×260×210мм | 360×360×240мм |
| 4 | Таза салмақ | 21 кг/км | 8,0 кг/км | 20 кг/км |
| 5 | Брутто салмағы | 23 кг/қорап | 9,0 кг/қорап | 21,5 кг/қорап |
Пакет және жеткізу:
2004 жылы GL FIBER оптикалық кабель өнімдерін шығару үшін зауытты құрды, негізінен тамшы кабельді, сыртқы оптикалық кабельді және т.б.
GL Fiber қазір 18 бояу жабдығы, 10 екінші реттік пластик жабын жабдығы, 15 SZ қабатын бұрау жабдығы, 16 қаптау жабдығы, 8 FTTH тамшы кабелін өндіру жабдықтары, 20 OPGW оптикалық кабель жабдықтары, және 1 параллельді жабдық және көптеген басқа өндірістік қосалқы жабдықтар.Қазіргі уақытта оптикалық кабельдердің жылдық өндірістік қуаты 12 миллион ядро-км жетеді (орташа тәуліктік өндірістік қуаты 45 000 керн км және кабель түрлері 1500 км жетуі мүмкін).Біздің зауыттар ішкі және сыртқы оптикалық кабельдердің әртүрлі түрлерін шығара алады (мысалы, ADSS, GYFTY, GYTS, GYTA, GYFTC8Y, ауамен үрленетін микро кабель және т.б.).кәдімгі кабельдердің күнделікті өндірістік қуаты 1500KM/тәулігіне жетуі мүмкін, түсіру кабелінің күнделікті өндірістік қуаты макс.1200км/тәу, ал OPGW күнделікті өндірістік қуаты 200км/тәулігіне жетуі мүмкін.
