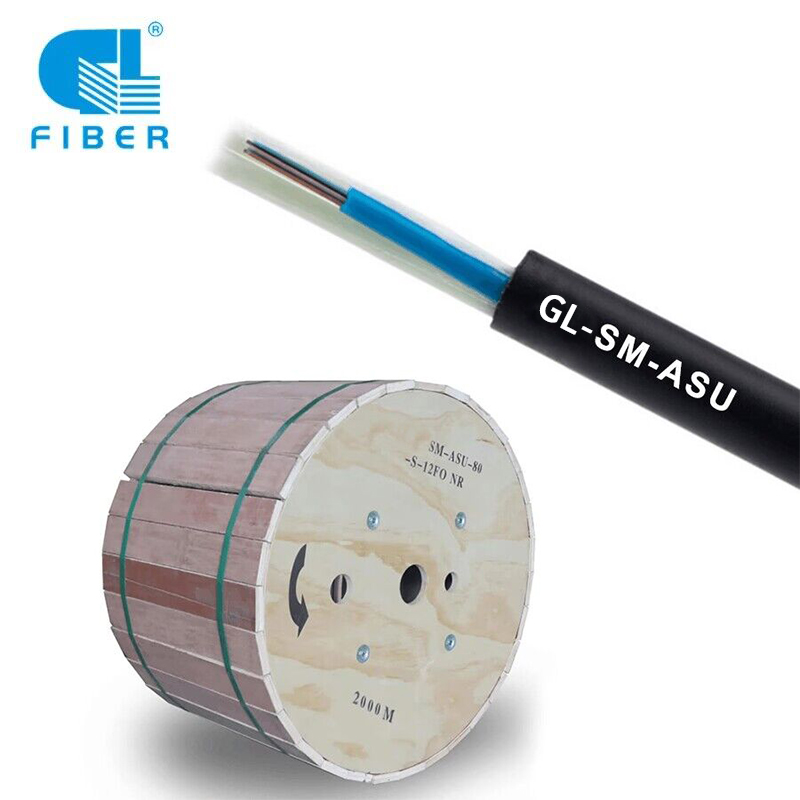

ASU optički kabel (GYFFY) naširoko se koristi u Južnoj Americi, posebno u Brazilu, Peruu i Argentini. Struktura kabela sastoji se od dva FRP-a i jedne labave cijevi spojene zajedno, s jednim Rip kabelom postavljenim oko njih. Ovaj kabel se koristi za snimanje glasa, podataka, prometnih slika, koji se koriste u kampus distribuciji.
Pojedinosti o proizvodima:
| Ne. | Predmeti | Jedinica | Specifikacija | |
| G.652D | ||||
| 1 | Način radaFpromjer polja | 1310 nm | μm | 9.2±0.4 |
| 1550 nm | μm | 10.4±0,5 | ||
| 2 | Promjer obloge | μm | 125±0,5 | |
| 3 | Cladding Non-Circularity | % | ≤0.7 | |
| 4 | Pogreška koncentričnosti omotača jezgre | μm | ≤0,5 | |
| 5 | Promjer premaza | μm | 245±5 | |
| 6 | Premazivanje Necirkularnost | % | ≤6.0 | |
| 7 | Pogreška koncentričnosti obloge-prevlake | μm | ≤12.0 | |
| 8 | Valna duljina prekida kabela | nm | λcc≤1260 | |
| 9 | Aslabljenje (maks.) | 1310 nm | dB/km | ≤0,36 |
| 1550 nm | dB/km | ≤0,22 | ||
Tehnički parametar ASU80 kabela:
| Predmeti | Tehnički podaci | |
| Broj vlakana | 12 vlakana | |
| Raspon | 80m | |
| Vlakna s premazom u boji | Dimenzija | 250 mm±15μm |
|
| Boja | zelena、Žuta boja、Bijela、Plava、Crvena、Ljubičasta、Smeđa、Roza、Crna、Siva、Narančasta、Aqua |
| OD kabela (mm) | 6,6 mm±0,2 | |
| Težina kabela | 42 KGS/KM | |
| Labava cijev | Dimenzija | 2,0 mm |
|
| Materijal | PBT |
|
| Boja | Bijela |
| Snaga Član | Dimenzija | 2.0mm |
|
| Materijal | FRP |
| Vanjska jakna | Materijal | PE |
|
| Boja | Crna |
| Predmeti | Jedinica | Tehnički podaci |
| Napetost（Dugoročno） | N | 1000 |
| Napetost（Kratkoročno） | N | 1500 |
| Crush（Dugoročno） | N/100 mm | 500 |
| Crush（Kratkoročno） | N/100 mm | 1000 |
| ITemperatura instalacije | ℃ | -0 ℃ do + 60 ℃ |
| Operating Temperatura | ℃ | -20 ℃ do + 70 ℃ |
| Skladištenje Ttemperatura | ℃ | -20 ℃ do + 70 ℃ |
Preporuča se da konstrukcija i ožičenje ovog ASU optičkog kabela usvoji metodu visećeg postavljanja. Ova metoda montaže može postići najbolju sveobuhvatnost u smislu učinkovitosti montaže, troškova montaže, operativne sigurnosti i zaštite kvalitete optičkog kabela. Metoda rada: Kako se ne bi oštetio omotač optičkog kabela, općenito se koristi metoda vuče remenice. Kao što je prikazano na slici, instalirajte uže za navođenje i dvije koloture za vođenje na jednu stranu (početni kraj) i stranu za povlačenje (kraj terminala) kotura za optički kabel i postavite veliku remenicu (ili usku remenicu za vođenje) na odgovarajući položaj od pola. Spojite vučno uže i optički kabel s vučnim klizačem, zatim ugradite kolotur za vođenje svakih 20-30 m na ovjesnu liniju (instalateru je bolje da se vozi na koloturu), a svaki put kada se ugradi kolotur, vučno uže se prolazi kroz remenicu, a kraj se povlači ručno ili traktorom (paziti na kontrolu zatezanja). ). Povlačenje kabla je završeno. S jednog kraja, upotrijebite kuku za optički kabel da objesite optički kabel na vješalicu i zamijenite kolotur za vođenje. Razmak između udica i udica je 50±3cm. Razmak između prvih kuka s obje strane stupa je oko 25 cm od točke pričvršćivanja žice za vješanje na stup.

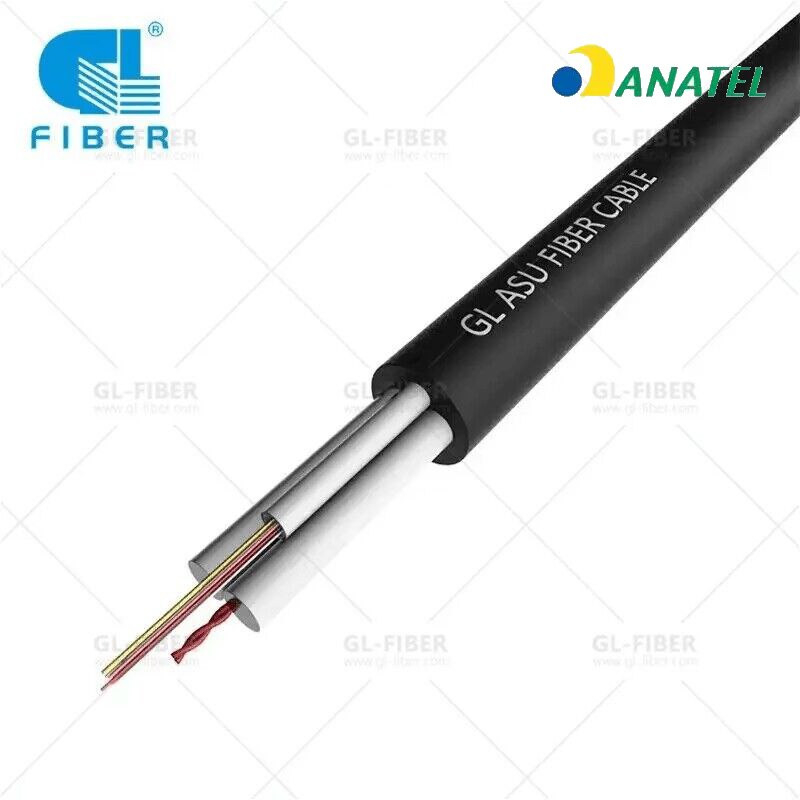

Godine 2022. naš optički kabel ASU-80 prošao je ANATEL certifikaciju u Brazilu, OCD (podružnica ANATEL) broj certifikata: Nº 15901-22-15155; web mjesto za upite certifikata: https://sistemas.anatel.gov.br/mosaico /sch/publicView/listarProdutosHomologados.xhtml.

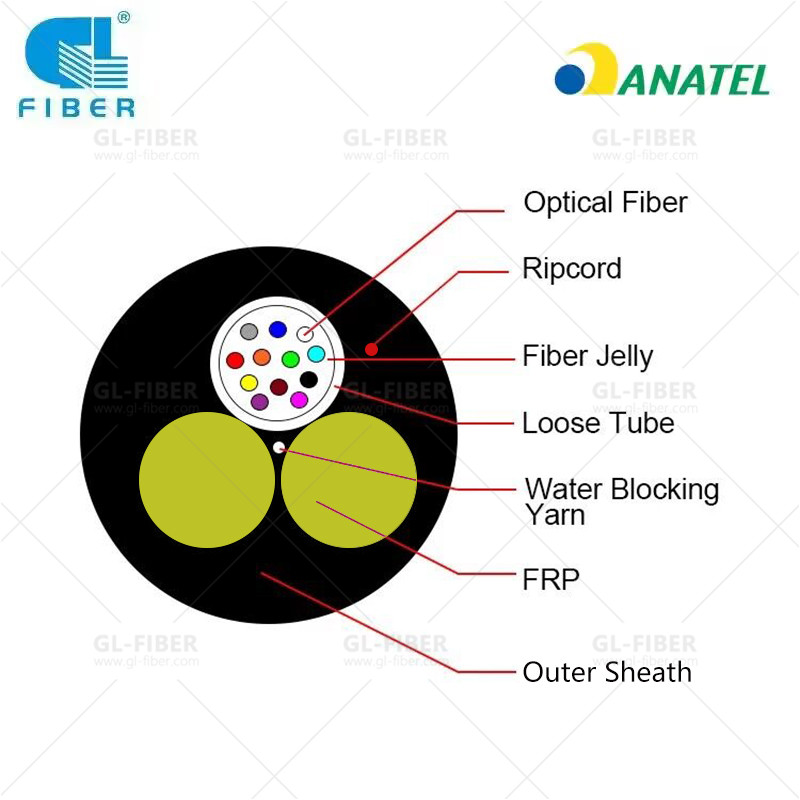

Dizajn strukture
Uvođenje optičkih vlakana
Središnja labava cijev, dva FRP čvrstoća, jedan kabel za paranje; Aplikacija za lokalnu mrežu.
Tehnički parametar optičkih vlakana
| Ne. | Predmeti | Jedinica | Specifikacija | |
| G.652D | ||||
| 1 | Promjer polja moda | 1310 nm | μm | 9,2±0,4 |
| 1550 nm | μm | 10,4±0,5 | ||
| 2 | Promjer obloge | μm | 125±0,5 | |
| 3 | Ne-cirkularnost obloge | % | ≤0,7 | |
| 4 | Pogreška koncentričnosti omotača jezgre | μm | ≤0,5 | |
| 5 | Promjer premaza | μm | 245±5 | |
| 6 | Ne-cirkularnost premaza | % | ≤6,0 | |
| 7 | Pogreška koncentričnosti obloge-prevlake | μm | ≤12,0 | |
| 8 | Valna duljina prekida kabela | nm | λcc≤1260 | |
| 9 | Prigušenje (maks.) | 1310 nm | dB/km | ≤0,36 |
| 1550 nm | dB/km | ≤0,22 | ||
Tehnički parametri ASU 80 optičkog kabela
| Predmeti | Tehnički podaci | |
| Broj vlakana | 12 vlakana | |
| Raspon | 80m | |
| Vlakna s premazom u boji | Dimenzija | 250mm±15μm |
|
| Boja | Zelena、Žuta、Bijela、Plava、Crvena、Ljubičasta、Smeđa、Roza、Crna、Siva、Narančasta、Aqua |
| OD kabela (mm) | 6,6 mm±0,2 | |
| Težina kabela | 42 KGS/KM | |
| Labava cijev | Dimenzija | 2,0 mm |
|
| Materijal | PBT |
|
| Boja | Bijela |
| Snaga Član | Dimenzija | 2,0 mm |
|
| Materijal | FRP |
| Vanjska jakna | Materijal | PE |
|
| Boja | Crna |
| Predmeti | Jedinica | Tehnički podaci |
| Napetost（Dugoročno） | N | 1000 |
| Napetost（Kratkotrajno） | N | 1500 |
| Zaljubljenost（Dugoročno） | N/100 mm | 500 |
| Zaljubljenost（Kratkotrajno） | N/100 mm | 1000 |
| Temperatura instalacije | ℃ | -0 ℃ do + 60 ℃ |
| Radna temperatura | ℃ | -20 ℃ do + 70 ℃ |
| Temperatura skladištenja | ℃ | -20 ℃ do + 70 ℃ |
Odobren od raznih profesionalnih institucija za optičke i komunikacijske proizvode, GL također provodi razna interna ispitivanja u svom vlastitom laboratoriju i ispitnom centru. Također je provela test uz poseban dogovor s kineskim vladinim Ministarstvom za nadzor kvalitete i Centrom za inspekciju optičkih komunikacijskih proizvoda (QSICO). GL posjeduje tehnologiju za održavanje gubitka prigušenja vlakana unutar industrijskih standarda.
Kabel je u skladu s važećim standardom kabela i zahtjevima kupca. Sljedeće ispitne stavke provode se prema odgovarajućoj referenci. Rutinska ispitivanja optičkih vlakana.
| Promjer polja moda | IEC 60793-1-45 |
| Polje načina Koncentričnost jezgre/obloge | IEC 60793-1-20 |
| Promjer obloge | IEC 60793-1-20 |
| Necirkularnost obloge | IEC 60793-1-20 |
| Koeficijent prigušenja | IEC 60793-1-40 |
| Kromatska disperzija | IEC 60793-1-42 |
| Valna duljina prekida kabela | IEC 60793-1-44 |
| Ispitivanje vlačnim opterećenjem | |
| Test Standard | IEC 60794-1 |
| Duljina uzorka | Ne manje od 50 metara |
| Opterećenje | Maks. opterećenje instalacije |
| Vrijeme trajanja | 1 sat |
| Rezultati ispitivanja | Dodatno prigušenje: ≤0,05 dB Bez oštećenja vanjskog plašta i unutarnjih elemenata |
| Test drobljenja/kompresije | |
| Test Standard | IEC 60794-1 |
| Opterećenje | Opterećenje drobljenja |
| Veličina ploče | 100mm duljine |
| Vrijeme trajanja | 1 minuta |
| Broj testa | 1 |
| Rezultati ispitivanja | Dodatno prigušenje: ≤0,05 dB Bez oštećenja vanjskog plašta i unutarnjih elemenata |
| Test otpornosti na udarce | |
| Test Standard | IEC 60794-1 |
| Energija udara | 6.5J |
| Radius | 12,5 mm |
| Udarne točke | 3 |
| Broj utjecaja | 2 |
| Rezultat testa | Dodatno prigušenje:≤0,05dB |
| Ponovljeni test savijanja | |
| Test Standard | IEC 60794-1 |
| Radijus savijanja | 20 X promjer kabela |
| Ciklusi | 25 ciklusa |
| Rezultat testa | Dodatno prigušenje: ≤ 0,05 dB Bez oštećenja vanjskog plašta i unutarnjih elemenata |
| Test torzije/uvijanja | |
| Test Standard | IEC 60794-1 |
| Duljina uzorka | 2m |
| Kutovi | ±180 stupnjeva |
| ciklusi | 10 |
| Rezultat testa | Dodatno prigušenje: ≤0,05 dB Bez oštećenja vanjskog plašta i unutarnjih elemenata |
| Ispitivanje ciklusa temperature | |
| Test Standard | IIEC 60794-1 |
| Temperaturni korak | +20℃ →-40℃ →+85℃→+20℃ |
| Vrijeme po svakom koraku | Prijelaz od 0 ℃ do -40 ℃: 2 sata; trajanje na -40℃:8 sati; Prijelaz od -40 ℃ do +85 ℃: 4 sata; trajanje na +85℃:8 sati; Prijelaz s +85 ℃ na 0 ℃: 2 sata |
| Ciklusi | 5 |
| Rezultat testa | Varijacija prigušenja za referentnu vrijednost (prigušenje koje treba izmjeriti prije ispitivanja na +20±3℃) ≤ 0,05 dB/km |
| Test prodora vode | |
| Test Standard | IEC 60794-1 |
| Visina vodenog stupca | 1m |
| Duljina uzorka | 1m |
| Vrijeme testiranja | 1 sat |
| Rezultat testa | Nema curenja vode sa suprotne strane uzorka |
Preporuča se da konstrukcija i ožičenje ovog ASU optičkog kabela usvoji metodu visećeg postavljanja. Ova metoda montaže može postići najbolju sveobuhvatnost u smislu učinkovitosti montaže, troškova montaže, operativne sigurnosti i zaštite kvalitete optičkog kabela. Metoda rada: Kako se ne bi oštetio omotač optičkog kabela, općenito se koristi metoda vuče remenice. Kao što je prikazano na slici, instalirajte uže za navođenje i dvije koloture za vođenje na jednu stranu (početni kraj) i stranu za povlačenje (kraj terminala) kotura za optički kabel i postavite veliku remenicu (ili usku remenicu za vođenje) na odgovarajući položaj od pola. Spojite vučno uže i optički kabel s vučnim klizačem, zatim ugradite kolotur za vođenje svakih 20-30 m na ovjesnu liniju (instalateru je bolje da se vozi na koloturu), a svaki put kada se ugradi kolotur, vučno uže se prolazi kroz remenicu, a kraj se povlači ručno ili traktorom (paziti na kontrolu zatezanja). ). Povlačenje kabla je završeno. S jednog kraja, upotrijebite kuku za optički kabel da objesite optički kabel na vješalicu i zamijenite kolotur za vođenje. Razmak između udica i udica je 50±3cm. Razmak između prvih kuka s obje strane stupa je oko 25 cm od točke pričvršćivanja žice za vješanje na stup.
Godine 2022. naš optički kabel ASU-80 prošao je ANATEL certifikaciju u Brazilu, OCD (podružnica ANATEL) broj certifikata:Br. 15901-22-15155; web mjesto za upit o certifikatu:https://sistemas.anatel.gov.br/mosaico /sch/publicView/listarProdutosHomologados.xhtml.

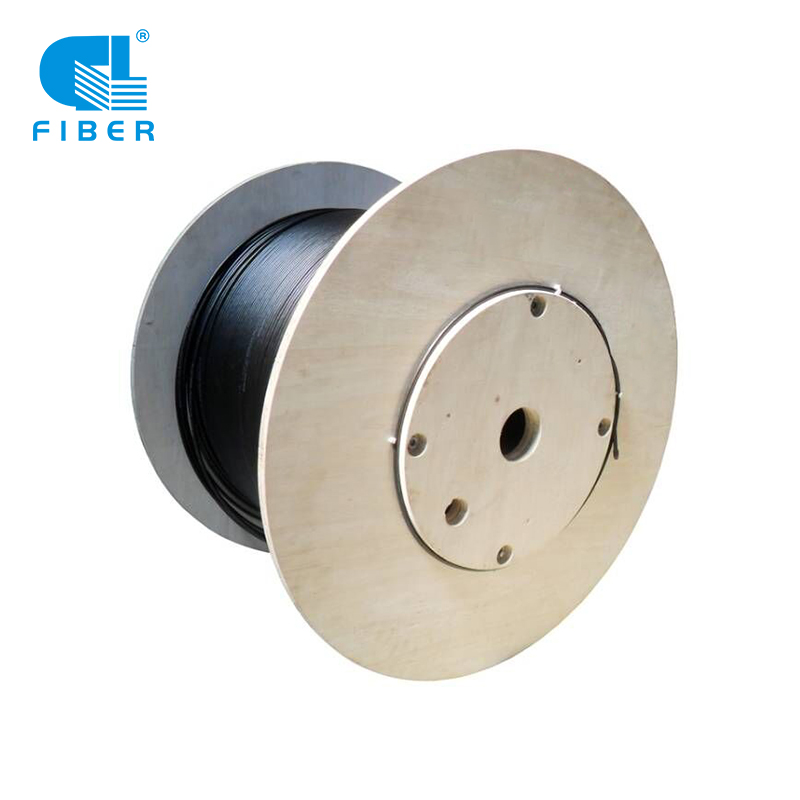

Pakiranje i označavanje
Pakiranje i otprema:
